一、真空阀门分类
1、根据工作压力有低真空阀门、高真空阀门和超高真空阀门。
2、根据结构特点有蝶阀、球阀、隔膜阀、挡板阀、插板阀、角阀、直通阀、三通阀。
3、根据传动原理有手动、气动、电动、电磁。一般气动是电磁先导、气缸执行动作的过程，也可用手控制先导阀气缸执行动作的过程。电动为手、电两用，当停电时可用手动进行操作。
4、根据材料有不锈钢、碳钢、铝合金为主体材料的阀门。
5、根据动密封的材料也可分金属密封和非金属密封阀门。
6、轴封用O形橡胶圈一般真空动密封的漏率为10-4Pa.L/S，在轴运动过程中真空度不高，可用于要求不高的高真空条件下使用；轴封为金属波纹管密封，其漏率为10-7Pa.L/S,适用于超高真空条件下使用。
二、真空阀门的用途：
1、蝶阀为直通形式，手、气、电三种驱动方式由用户决定。手动蝶阀开启角度任意可调；智能型的气动和电动蝶阀其开启角度也任意可调。
2、插板阀用在真空度要求高或管道尺寸要求高的场合。全通导、阀门漏率为10-7Pa.L/S，双向密封。驱动方式手、气、电动由用户决定。气动和电动均带信号反馈装置。
3、隔膜阀与球阀为直通式，并能用在正压和真空并存的场合。驱动方式手、气、电动由用户决定。
4、挡板阀用在真空管道中角通和三通的地方。驱动方式为手、气、电磁、电动由用户决定。其中GDC—J型电磁高真空挡板阀为金属波纹管密封，其应用范围较广,也可当充气阀用；安装位置可任意,可反顶一个大气压,并有反馈信号输出。

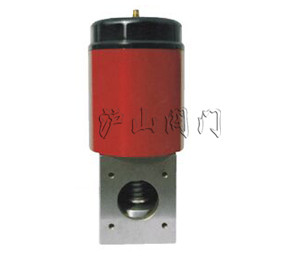

5、电磁真空带充气阀与电磁真空压差阀是专门用于防止机械真空泵返油的真空阀，安装于机械真空泵的进气口，并与泵同步开启和关闭。一般不能用到其它地方，也就是说不能用于真空系统中作放气之用。选用电磁真空压差阀的优点是耗电量很小，节省能源；DN≤50的阀体材质为铝合金，重量轻，体积小，阀板关闭速度快。
|
