截止阀型号编制方法

问：截止阀型号编制方法

答：截止阀型号编制方法：

　　截止阀附加代号：W波纹管、D低温、B保温;

　　1)截止阀类别代号：J表示截止阀;

　　2)截止阀传动方式：手动无代号、5伞齿轮、6气动、9电动;

　　3)截止阀连接方式：4法兰连接、6焊接;

　　4)截止阀结构形式：1直通式、2 Z型直通、3三通、4角式、5 Y型直流式、6平衡直通式、7平衡角式、8针型;

　　5)截止阀密封材质：F氟橡胶、H不锈钢、N尼龙塑料、Y硬质合金、M蒙乃尔合金、W阀体直接加工;

　　6)截止阀公称压力：16表示压力1.6mpa十六公斤的意思，PN1.6-32mpa、IN150LB-1500LB、5-63K;

　　7)截止阀阀体材料：A钛合金、C碳钢、I铬钼钢、P不锈钢304、R不锈钢316;

　　如：WJ41H-16C波纹管截止阀，W波纹管、J截止阀、4法兰、1直通式、H不锈钢、16压力十六公斤、C碳钢。

　　常见的截止阀型号：

　　美日标截止阀：J41H-10K、J41W-150LB;

　　波纹管截止阀：WJ41H、WJ41W;

　　不锈钢截止阀：J41F、J41W、J41Y;

　　低温截止阀：DJ41H、DJ41Y、DJ41F;

　　电动截止阀：J941F、J941H;

　　焊接截止阀：J61Y、J61W、J961Y、J961W;

　　角式截止阀：J44H、J44W、J47H、J47W;

　　衬氟截止阀：J41F46;

　　气动截止阀：J641F、J641H、J641W;

　　伞齿轮截止阀：J541H、J541W;

　　保温截止阀：BJ41F、BJ41H。

　　截止阀简要说明：

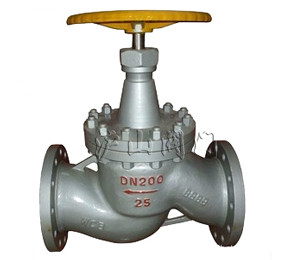

　　截止阀(stop valve,Globe Valve)的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿阀座的中心线作直线运动。阀杆的运动形式，(通用名称：暗杆)，也有升降旋转杆式，(通用名称：明杆)截止阀是指关闭件(阀瓣)沿阀座中心线移动的阀门。 根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。因此，这种类型的截流截止阀阀门非常适合作为切断或调节以及节流用。
