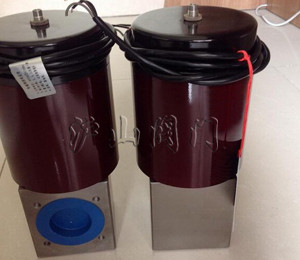

DDC-JQ型电磁真空带充气阀 |
|
 |
| |
质量稳定：实行全过程质量监控，细致入微，全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户！
交货快捷：先进生产流水线，充足的备货，缩短了交货期！ |
|
|
销售：021-31007323
传真：021-33321522
技术：021-31007323 |
|
|
|
|
产品名称：
|
DDC-JQ型电磁真空带充气阀
|
产品型号：
|
DDC-JQ
|
|
驱动方式：
|
电磁动
|
连接形式：
|
螺纹、法兰
|
|
适用介质：
|
纯净空气等非腐蚀性气体
|
工作电压：
|
220v±10%/50Hz
|
|
适用温度：
|
-30~+50℃
|
公称通径：
|
DN16-DN150
|
|
常用材质：
|
碳钢、不锈钢
|
技术咨询：
|
021-31007323
|
一、概述
DDC-JQ型电磁真空带充气阀和DYC-JQ型电磁真空压差阀是机械真空泵安全阀，安装于机械真空泵的进气口，并与泵同步开启和关闭。当泵停止工作或电源突然中断时，阀门自动关闭。使真空系统保持真空并将大气充入泵腔内，从而避免泵油逆向流动而污染真空系统。适用介质为纯净空气和非腐蚀性气体。
二、主要技术性能
|
适用范围：
|
105~10-2Pa
|
|
阀门漏率：
|
≤6.7x10-3 Pa.L/S
|
|
适用温度：
|
-30~+50℃
|
|
线圈温升：
|
≤65℃
|
|
开闭时间：
|
≤3s
|
|
电源电压：
|
220v±10%/50Hz
|
|
功 率：
|
15w-40w
|
|
工作频次：
|
≤3次/分钟
|
|
峰值电流：
|
0.2A(DN25-DN40), 2A(DN50-DN80)
|
|
维持功耗：
|
12w,40w(DN25-DN40), ≤12w(DN50-DN80)
|
三、主要零件材料
阀体：碳钢、不锈钢. 阀板：铝合金
密封圈：丁腈橡胶

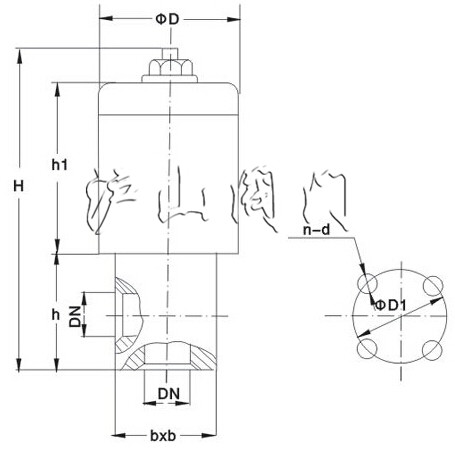

四、外形及连接尺寸(mm)(JB919)
|
型号
|
通径(DN)
|
外形尺寸
|
性能参数
|
备 注
|
匹配机械
泵型号
|
|
ΦD
|
H
|
bxb
|
ΦD1
|
n-d
|
h
|
h1
|
漏气率
(Pa.L/S)
|
连接标准
|
|
|
DDC-JQ16A
|
16
|
68
|
170
|
48x48
|
42
|
4-M5
|
56
|
99
|
6.7x10-4
|
JB919
法兰标准
|
1.输入电源220V,50Hz
2.适用压力范围105～
1x10-2Pa
3.阀可以长期工作
4.线圈温升≤65℃
5.阀体材料:碳钢镀镍
6.密封材料:丁腈橡胶
|
2XZ-0.5/1
|
|
DDC-JQ25A
|
25
|
82
|
199
|
58x58
|
55
|
4-M6
|
70
|
113
|
2XZ-2/4
|
|
DDC-JQ32
|
32
|
92
|
222
|
68x68
|
64
|
4-M6
|
80
|
129
|
2XZ-4
|
|
DDC-JQ40
|
40
|
110
|
240
|
80x80
|
70
|
4-M6
|
88
|
135
|
2XZ-8
|
|
DDC-JQ50A
|
50
|
125
|
290
|
95x95
|
90
|
4-M8
|
112
|
170
|
2X-15
|
|
DDC-JQ65
|
65
|
134
|
340
|
112x112
|
105
|
4-M8
|
130
|
174
|
2X-30A
|
|
DDC-JQ80
|
80
|
165
|
367
|
140x140
|
125
|
4-M8
|
150
|
202
|
2X-70A
|
|
DDC-JQ100
|
100
|
-
|
399
|
-
|
145
|
8-Φ9
|
-
|
-
|
|
|
DDC-JQ150
|
150
|
-
|
684
|
Φ220
|
195
|
8-Φ12
|
-
|
-
|
|
