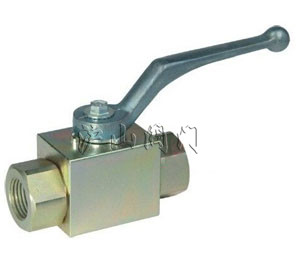

高压锻打小型球阀

高压锻打小型球阀
高压锻打小型球阀1
  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
    销售:021-31007323
    传真:021-33321522
    技术:021-31007323



产品名称 高压锻打小型球阀   产品型号 Q11F
  驱动方式 手动   连接形式  螺纹
  结构形式 浮动球球阀   密封结构 硬密封
  压力范围 10-32MPa    公称通径 DN5-DN50
  常用材质 不锈钢   技术咨询 021-31007323


高压锻打小型球阀介绍



高压锻打小型球阀通用球阀有全通径和缩径两种结构形式。用于输送帖连、易结渣介质管道上的球阀应使用全通径的,方便定期的刮蜡吹扫器的通过。用于输送气体或物理性能近似于水的介质的管道上宜使用缩径不锈钢电动球阀,因其重量比全径球阀轻30%左右,有利于减轻管道负荷,降低成本。

一、高压锻打小型球阀应用规范 Application Norm

公称压力:10-32MPa
适用温度范围:-20~150℃
适用介质:水、油、气及某些腐蚀性液体。
螺纹类型:G·NPT BSPT.BSP.DIN259/2999

二、高压锻打小型球阀主要零件材料   单位:mm


零件名称Part name
阀体body 球体Ball 阀杆Stem 密封圈Gastet
Q11N-100C
Q11N-160C
Q11N-320C
35/45 1Cr18 1Cr18Ni9Ti 尼龙
nylon
Q11N-100P
Q11N-160P
Q11N-320P
304/1Cr18Ni9Ti 304/1Cr18Ni9Ti
Q11N-100R
Q11N-160R
Q11N-320R
316/Cr18Ni12Mo2Ti 316/1Cr18Ni9Ti

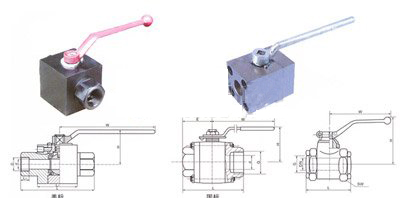

三、高压锻打小型球阀美标主要尺寸   单位:mm

口径 d L L1 H W D L3
  流量 总长 中段瓣总长 中心高度 手柄长度 半插口 有效长度
NPT3/8″ 10 100 60 62 150 1780 10
NPT1/2″ 14 100 60 65 150 21.85 10
NPT3/4″ 19 140 80 74 180 27.30 13
NPT1″ 24 140 80 80 180 34.05 13
NPT11/4″ 31 160 90 95 255 42.80 13
NPT11/2″ 39 180 100 98 255 48.80 13
NPT2″ 48 200 110 108 255 61.35 16
NPT21/2″ 63         74.20 16
NPT3″ 78         90.15 16
NPT4″ 98         115.80 19
采用:ASME、B16.11-1991标准。

四、高压锻打小型球阀国标主要尺寸   单位:mm

公称通径DN(mm)
Nominal
Diameter
Q11N-100/160、Q11N-100/160P Q11N-320、Q11N-320P
管螺纹
G screw
尺寸(mm)Dimensions 管螺纹
G screw
尺寸(mm)Dimensions
d L H W E H W SW L
5 1/4 11 70 43 108 42.5 - - - - 70
10 3/8 11 70 43 108 42.5 - - - -
15 1/2 11 85 43 108 42.5 1/2 68 130 41 85
20 3/4 14 95 45.5 146 47.5 3/4 77 180 46 95
25 1 21 105 59.5 146 52.5 1 82 180 55 105
32 11/4 25 120 64.5 146 60 11/4 115 300 70 120
40 11/2 32 130 76 254 65 11/2 120 300 80 130
50 2 38 150 81 254 75 2 130 300 100 150
