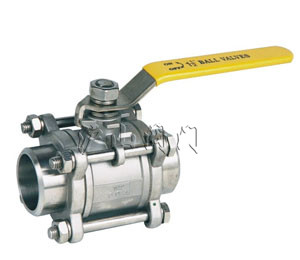

三片式对焊球阀


三片式对焊球阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程



 产品名称 三片式对焊球阀   产品型号 Q61F
  驱动方式 手动、电动、气动   连接形式  对焊
  结构形式 浮动球球阀   密封结构 硬密封
  压力范围 1.6-6.4MPa    公称通径 DN8-DN100
  常用材质 碳钢、不锈钢   技术咨询 021-31007323

沪山阀门制造(上海)有限公司是国内著名〖三片式对焊球阀〗制造商,也是国内大型【球阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖三片式对焊球阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。

一、三片式对焊球阀介绍

(3PC•BW)Q61F-16/64(C,P,R)

三片式对焊球阀是指关闭件是个球体,球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。三片式球阀,是近年来被广泛采用的一种新型阀门。
三片式对焊球阀和法兰闸阀是同属一个类型的阀门,区别在它的关闭件是个球体,球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 电动球阀在管路中主要用来做切断、分配和改变介质的流动方向。二片式球阀,三片式球阀,是近年来被广泛采用的一种新型阀门, 本类阀门在管道中一般应当水平安装。

二、三片式对焊球阀优点

1. 流体阻力小,其阻力系数与同长度的管段相等。
2. 结构简单、体积小、重量轻。
3. 紧密可靠,目前不锈钢电动球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
5. 维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
6. 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
7. 适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。

三、三片式对焊球阀执行标准

1、设计与制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。
3、结构长度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验:JB/T 9092、API 598。

四、三片式对焊球阀应用规范

公称压力:1.6-6.4MPa
适用温度范围:-20~232℃~350℃
适用介质:水、油、气及某些腐蚀液体(W.O.G)
对焊标准(BW):GB12224·ANSIB16·25

五、三片式对焊球阀主要零件材料


序号NO.
零件名称Part name 材质material
不锈钢Stainless stee 碳钢Carbon steel
1 阀体Body 不锈钢CF8M 碳钢WCB
2 密封圈Joint ring 聚四氟乙稀PTFE 聚四氟乙稀PTFE
3 阀盖Cap 不锈钢CF8M 碳钢WCB
4 球体Ball 不锈钢SS316 不锈钢SS304
5 阀杆Stem 不锈钢SS316 不锈钢316
6 螺母Nut 不锈钢SS304 不锈钢304
7 垫圈Washer 不锈钢SS304 不锈钢304
8 手柄套Handle cover 塑料Plastic 塑料Plastic
9 手柄Handle 不锈钢SS304 不锈钢304
10 阀杆螺母Stem nut 不锈钢SS304 不锈钢304
11 垫圈Stem washer 不锈钢SS304 不锈钢304
12 填料压盖螺母Gland nut 不锈钢SS304 不锈钢304
13 填料Stem packing 聚四氟乙稀PTFE 聚四氟乙稀PTFE
14 止推垫圈Thrusy washer 聚四氟乙稀PTFE 聚四氟乙稀PTFE
15 填料Joint gasket 聚四氟乙稀PTFE 聚四氟乙稀PTFE
16 螺栓Bolt 不锈钢SS304 不锈钢SS304

六、三片式对焊球阀主要尺寸  单位:mm

SIZE 1/4″ 3/8″ 1/2″ 3/4″ 1″ 11/4″ 11/2″ 2″ 21/2 3″ 4″
D 11.6 12.7 15 20 25 32 38 50 65 80 100
L 68 68 72 85 900 112 120 145 185 215 270
H 50 50 60 64 71 78 86 95 130 148 173
E 100 100 130 130 165 165 190 190 250 250 280
C 14 17.5 22.7 27.5 33.5 42 48.6 60.5 76.3 90 106.5
重量WT(g) 400 405 640 890 1160 2195 2940 4865 7000 10700 19350
