产品名称： |

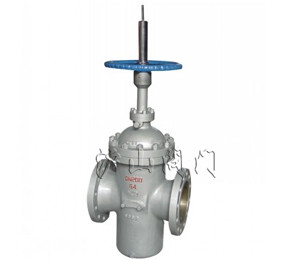

Z43F 导流孔平行式闸阀 |
产品型号： |
Z43F |
|
驱动方式： |
手动 |
连接形式： |
法兰 |
|
结构形式： |
平行式 |
密封材料： |
氟塑料 |
|
压力范围： |
1.6～16.0MPa |
公称通径： |
DN50-DN900 |
|
常用材质： |
铸钢，不锈钢 |
技术咨询： |
021-31007323 |
一、Z43F 导流孔平行式闸阀介绍
Z43F 导流孔平行式闸阀主要用途高中压法兰连接的闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。Z43WF无导流孔平行式闸阀操作方式有：手动、齿轮传动、电动、气动等。
二、Z43F/BZ43F主要外形尺寸：
|
Class |
DN |
in |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
24 |
28 |
32 |
36 |
|
mm |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
||
|
150Lb |
L |
178 |
190 |
203 |
220 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
610 |
660 |
711 |
|
|
H |
440 |
483 |
595 |
663 |
735 |
833 |
1072 |
1265 |
1433 |
1675 |
1857 |
2036 |
2247 |
2723 |
3092 |
3414 |
3870 |
||
|
H1 |
133 |
145 |
180 |
210 |
288 |
298 |
377 |
461 |
530 |
620 |
692 |
765 |
850 |
1020 |
1150 |
1376 |
1520 |
||
|
Class |
DN |
in |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
24 |
28 |
32 |
36 |
|
mm |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
||
|
300Lb |
L |
216 |
241 |
283 |
305 |
381 |
403 |
419 |
457 |
502 |
761 |
838 |
914 |
991 |
1143 |
1346 |
1524 |
1727 |
|
|
H |
440 |
483 |
595 |
663 |
735 |
833 |
1072 |
1265 |
1433 |
1675 |
1857 |
2036 |
2247 |
2723 |
3092 |
3414 |
3870 |
||
|
H1 |
133 |
145 |
180 |
210 |
288 |
298 |
377 |
461 |
530 |
620 |
692 |
765 |
850 |
1020 |
1150 |
1376 |
1520 |
||
|
Class |
DN |
in |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
20 |
24 |
28 |
32 |
36 |
|
|
mm |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
600 |
700 |
800 |
900 |
|
||
|
400Lb |
L |
292 |
330 |
356 |
406 |
457 |
495 |
595 |
673 |
762 |
826 |
902 |
1054 |
1232 |
1397 |
1651 |
1880 |
|
|
|
H |
440 |
483 |
595 |
663 |
735 |
835 |
1072 |
1265 |
1433 |
1675 |
1857 |
2247 |
2723 |
3092 |
3414 |
3870 |
|
||
|
H1 |
138 |
150 |
185 |
215 |
270 |
300 |
385 |
470 |
540 |
630 |
705 |
885 |
1040 |
1170 |
1400 |
1545 |
|
||
|
Class |
DN |
in |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
20 |
24 |
28 |
32 |
36 |
|
|
mm |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
600 |
700 |
800 |
900 |
|
||
|
600Lb |
L |
292 |
330 |
356 |
432 |
508 |
550 |
660 |
787 |
838 |
889 |
991 |
1194 |
1397 |
1549 |
1778 |
2083 |
|
|
|
H |
440 |
483 |
595 |
685 |
735 |
835 |
1075 |
1265 |
1435 |
1680 |
1857 |
2255 |
2723 |
3110 |
3430 |
3890 |
|
||
|
H1 |
138 |
150 |
185 |
215 |
270 |
300 |
385 |
470 |
540 |
630 |
705 |
885 |
1040 |
1170 |
1400 |
1545 |
|
||
