产品名称： |

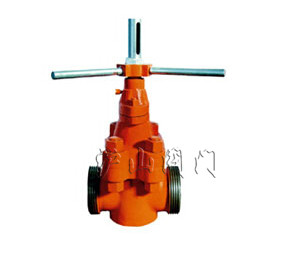

Z23钻井高压泥浆闸阀 |
产品型号： |
Z23 |
|
驱动方式： |
手动 |
连接形式： |
外螺纹 |
|
结构形式： |
平行式 |
密封材料： |
硬质合金 |
|
压力范围： |
25.0～35.0MPa |
公称通径： |
DN50-DN1000 |
|
常用材质： |
碳钢，合金钢 |
技术咨询： |
021-31007323 |
一、Z23 钻井高压泥浆闸阀介绍
Z23 钻井高压泥浆闸阀是指采用优质碳钢、合金钢为高压锻造阀体材料，Z63 平行式焊接闸阀用于油田的高压钻井平台，拍泥浆和水德开关作用的闸阀。
工作温度：≤110℃阀体材料：优质碳钢、合金钢适用介质：泥浆、水
|
PN35(350) PN25(250) |
Z23x-325/500 A/B型 |
PN35(350) PN25(250) |
二、Z23 钻井高压泥浆闸阀外形及连接尺寸：
|
公称通径 DN(mm) |
尺寸(mm) |
重量 (Kg) |
|||||||
| DN | L | L1 | Tr | SR | H | H1 | D0 | ||
| 50 | 47 | 240 | 30 | 120×6 | 40 | 364 | 312 | 440 | 60 |
| 65 | 57 | 260 | 30 | 130×6 | 40 | 403 | 330 | 480 | 75 |
| 80 | 70 | 280 | 35 | 150x6 | 60 | 495 | 41 1 | 500 | 90 |
| 100 | 92 | 320 | 45 | 180×8 | 74 | 543 | 443 | 500 | 110 |
相关产品：
| 高压平衡式角型截止阀 | 高压平衡式截止阀 | ||
| Z43WF无导流孔平行式闸阀 | BZ43F波纹管平行式闸阀 | Z23 手轮钻井高压泥浆闸阀 | Z63 平行式焊接闸阀 |
| Z23 钻井高压泥浆闸阀 | L J46 高压平衡式截止阀 | 封井阀 | Z81 卡箍楔式闸阀 |
| PFF手动明杆带平衡杆平板阀 | PFFW手动明杆不带平衡平板阀 | API 6A平板闸阀(手动明杆带平衡平板阀) | H63角式止回阀 |
专业制造、专业服务，沪山为你创造更多价值
不断提升服务质量，精益求精，“真诚的服务”是沪山永恒的主题。沪山严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务，特此我厂做出如下承诺：
产品标准
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。
售前服务
产品介绍，技术交流，非标产品设计，疑难解答
售中服务
- 守信合同，保证及时供货，随时保持与客户联系
- 对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
售后服务
- 沪山产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。
- 产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。
- 对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。
- 对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，一边提高沪山的服务质量
订货流程
- 客户采购清单请传真至 021-33321522，或来电咨询 021-31007323。
- 收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。
- 具体商定：交货期、特殊要求等事宜。
订货须知
- 客户对产品有特殊要求，须在订货合同中提供以下说明：
- 结构长度
- 连接形式
- 公称直径、全通径、缩径、管道尺寸
- 运用介质及温度、压力范围
- 实验、检验标准及其他要求
- 本场可根据客户特殊要求配置各类驱动装置。
- 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
