SCZ673H-10P气动穿透式刀型闸阀


SCZ673H-10P气动穿透式刀型闸阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程

一、气动穿透式刀型闸阀概述:
   气动穿透式刀闸阀是一种长行程气缸和穿透式刀闸阀组成的控制阀。穿透式刀闸阀,闸板加长并在闸板上加工一个同等通径的通孔,闸板紧贴阀座做启闭运动不脱离。这样穿透式刀闸阀在工作中更加平稳,密封性能更优越,并且介质不留阀腔内,成全流通状态。该阀门适用于排渣、纸浆、泥浆、污水等管道的控制。可广泛应用于造纸、冶金、石化、电力、化纤、制药、环保、食品等行业。
    气动穿透式刀闸阀是一种闸板与阀座始终紧密接触密封的阀门,其原理是闸板上开有一个通径大小的圆口,气动穿透式刀型闸阀通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作。此阀门的优点在于阀体通径无凹槽,介质不会卡阻堵塞,并且具有全通径流通特性,适合粉体颗粒介质的管道中使用。其密封结构可以分软密封、硬密封结构。穿透式刀闸阀是具有精密构造,工艺性好,结构紧凑等特点,密封阀座为活动结构设计,有防磨损和自动补偿功能,因而寿命更长。在关闭和开启过程中阀座跟闸板一直紧贴运动,使得阀门启闭力稳定,并且具有切断介质等特点。配置手轮可以很直接操作手轮来启闭阀门。
二、气动穿透式刀型闸阀特点:
1、穿透式刀闸阀是一种具有全通径设计,流通阻力可忽略不计。
2、穿透式刀闸阀是具有精密构造,工艺性好,结构紧凑等特点。
3、密封性能更优越,运动更平稳。
4、密封阀座为活动结构设计,有防磨损和自动补偿功能,因而寿命更长。
5、密封阀座可以做成金属密封和软密封两种,可适用于各种不同的工况要求。
三、气动穿透式刀闸阀工作原理:
1、开启过程在关闭位置时,闸板上的通孔处在阀门通径上方相离状态,使得阀门处于全关闭状态,并且闸板跟密封阀座紧贴密封,使得密封性能更可靠,当活塞下降时带着闸板向下开启动作,直到闸板上的通孔完全跟阀门通径相吻合,此时阀门处于全开状态。而且闸板跟密封阀座紧贴,并且闸板上的通孔与阀门通径等大,使得阀门全通径流通,并且阀腔不留介质残渣。
2、关闭过程关闭时,气缸活塞杆开始向上升带着闸板做开启动作,直到闸板上的通孔完全脱离阀门通径上方。使得阀门通径被完全关闭。在关闭和开启过程中阀座跟闸板一直紧贴运动,使得阀门启闭力稳定,并且具有切断介质等特点。

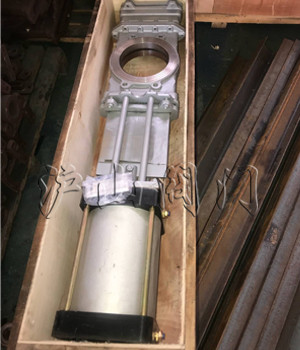

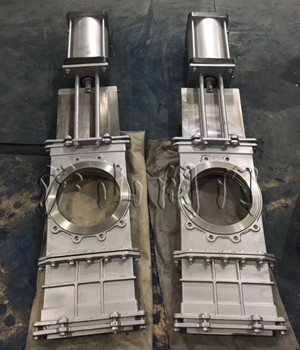

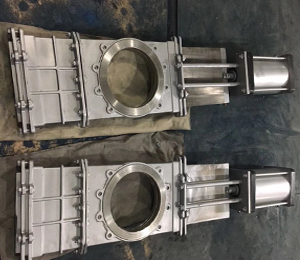

四、气动穿透式刀闸阀产品实拍:

气动穿透式刀闸阀产品实拍图

气动穿透式刀闸阀产品实拍

五、气动穿透式刀闸阀零部件材料:

零件名称

材料

零件名称

材料

阀体

WCB CF8 CF8M CF3 CF3M 1CF18Ni9Ti 2520

阀杆Stem

2Cr13 1CF18Ni9Ti

阀座密封圈

橡胶或PTFE/不锈钢

支架

不锈钢

阀体间密封垫片

橡胶或PTFE

填料压盖

不锈钢

闸板

201 304 304L 316 316L 1CF18Ni9Ti 2520

填料

石墨或PTFE

阀体装配螺栓

B7

填料压盖螺栓

B7

 六、气动穿透式刀型闸阀壳体试验和密封试验:
1、插板阀的壳体试验和密封试验介质为水(含防腐剂)、煤油或粘度不大于水的其他适宜液体。
2、密封副是非金属密封的插板阀,密封壳体试验和要求按GB/T13927-92 D级规定。
3、密封副是金属密封的插板阀,对有密封性能要求的,密封试验的泄漏量按1×DNmm3/s计算,没有密封性能要求的不做此项试验。
4、用电动、液动、气动装置驱动的插板阀,关闭位置调定后,关闭3次按13要求进行壳体和密封试验。
5、插板阀清洁度要求按JB/T7748的规定。
6、静压寿命试验。
7、插板阀静压寿命试验次数按规定,其他技术要按JB/Z 234的规定。

静压寿命实验次数

金属密封

DN≤150mm

1200

DN≥200-400mm

1000

Dn≤150mm

800

非金属密封

Dn≤150mm

1400

DN≤200-400mm

1200

Dn≤450mm

1000

注:1、金属密封指密封副材料是金属-金属
  2、非金属密封指密封副材料是金属-非金属或非金属-非金属。
七、气动穿透式刀型闸阀外形尺寸:

DN

L

Φ1

H

H2

N-M

气缸直径(mm)

PN0.6

PN1.0

50

40



125

397

51

4-M16

50

65

40



145

418

67

4-M16

65

80

50



160

579

82

4-M16

80

100

50



180

612

102

8-M16

100

125

50



210

710

127

8-M16

125

150

60



240

816

152

8-M20

150

200

60



295

990

202

8-M20

200

250

70



350

1106

253

12-M20

250

300

70

70

400

1264

303

12-M20

300

350

80

80

460

1575

353

16-M20

350

400

80

80

515

1562

402

16-M22

400

450

90

90

565

1750

452

20-M22

450

500

90

90

620

1994

502

20-M22

500

600

100

100

725

2040

603

20-M27

600
