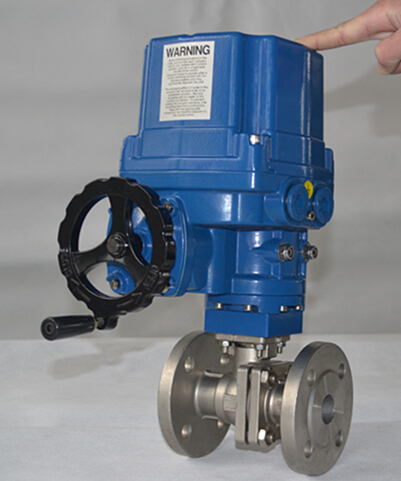

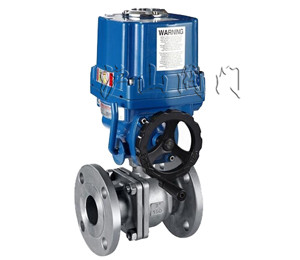

QB941F防爆电动球阀


QB941F防爆电动球阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程

一、QB941F防爆电动球阀概述:

      电动球阀是一种转角90°的旋转类球阀,密封性能优良,流通能力大,流阻系数小,结构简单、维修方便、使用寿命长,阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过。配用Q型等高性能执行机构,产品通常用于密封要求严格的场合,除控制气体、液体、蒸汽介质外,还适宜控制污水和和含有纤维性杂质的介质,广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。

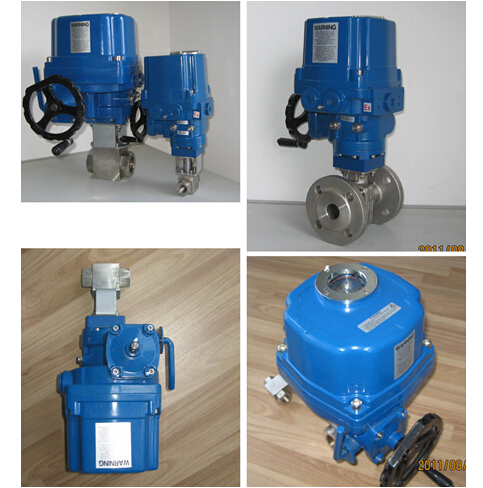

QB941F防爆电动球阀高清实物图



二、QB941F防爆电动球阀特点:

1、流体阻力小,球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。

2、止推轴承减小阀杆摩擦力矩,可使阀杆长期操作平衡灵活。

3、阀座密封性能好,采用聚四氟乙烯等材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增大而增大。

4、阀杆密封可靠,由于阀杆只作旋转运动而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增大而增大。

5、由于聚四氟乙烯等材料具有良好的自润滑性,与球体的摩擦损失小,帮球阀的使用寿命长。

6、下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。

三、QB941F防爆电动球阀技术参数:

公称通径

DN15-DN250mm

公称压力

1.01.64.06.4Mpa

适用介质

汽油、柴油、煤气、硝酸类、醋酸类、粘性流体、浆料、易燃易爆、强氧化性介质等

介质温度

-40~180      -40~+350

泄漏量

0符合ANSIB16.104  5级标准

球体转角

90°

阀体材制质

A105F304F316WCBFZG1Cr18Ni9TiZG1Cr18Ni12Mo2TiCF8CF8MCF3M

阀座材料

聚四氟乙烯(常温)、特制PPL(高温)、金属密封(高温)

防爆等级

dIIBT4(6)

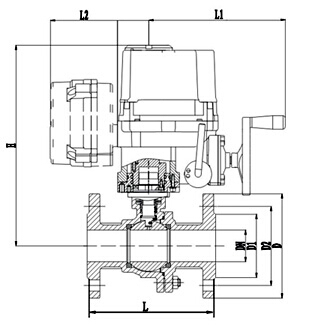

四、QB941F防爆电动球阀主要连接尺寸:

QB941F防爆电动球阀 QB941F防爆电动球阀主要连接尺寸

公称通径DN(mm)

尺寸(mm)

执行机构选配

(常温常压)

L

D

D2

D1

L2

H

L1

Z-d

15

130

95

65

45

136.5

284

216

4-14

JLQ-005

20

140

105

75

55

136.5

284

216

4-14

JLQ-005

25

150

115

85

65

136.5

284

216

4-14

JLQ-005

32

165

135

100

78

136.5

284

216

4-18

JLQ-008

40

180

145

110

85

136.5

284

216

4-18

JLQ-008

50

200

160

125

100

136.5

284

216

4-18

JLQ-008

65

220

180

145

120

136.5

328

216

4-18

JLQ-010

80

250

195

160

135

140

380

270

8-18

JLQ-015

100

280

215

180

155

140

387

270

8-18

JLQ-020

125

320

245

210

185

140

426

276

8-18

JLQ-040

150

360

280

240

210

140

458

290

8-23

JLQ-080

200

400

335

295

265

140

698

290

12-23

JLQ-150

250

533

405

335

320

140

780

290

12-25

JLQ-200
