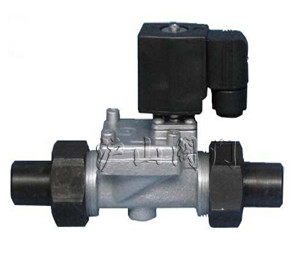

ADF氨气电磁阀

一、ADF氨气电磁阀概述：

      ADF氨气电磁阀采用全塑封线圈，具有良好的防湿、防振和耐腐蚀性。产品中零部件采用不锈钢材料，它可用于氨、氟利昂制冷系统，也可用于气动、液压、供水系统。

二、ADF氨气电磁阀结构特点：

1、本阀的主要零件材料，均选用优质不锈钢，经久耐用；
2、采用膜片密封结构，重量较轻，因此能在较小压差（0.03MPa）情况下开启；
3、采用防潮式的励磁线圈，用冷胶合密封防潮结构，因此可以防止潮湿及介质气体之侵蚀，不宜导致线圈烧坏；
4、膜片密封材料选用进口聚四氟乙烯增强复合材料，密封性能良好，且能耐较高或较寒的温度。

三、ADF氨气电磁阀性能参数：

使用介质	氨系统及HCFC、HFC等制冷剂，清洁水及粘度≤4oE机油
电源	可以根据要求选择交流或直流线圈
电压	AC：24V, 36V, 110V, 220V   DC：12V, 24V, 110V, 220V
开阀压差	交流： 0.05 – 21 bar  直流： 0.05 – 17 bar
高工作压力	30bar
流体温度	-25℃—100 ℃

四、ADF氨气电磁阀外形尺寸：

型号	通径（mm）	接管规格	连接方式	流量Kv	外形尺寸（mm）
					长（L）	宽（W）	高（H）
ADF10MB	10	Ф20×5	焊接式	1.9	186	58	136
ADF15MB	15	Ф22×3.5		4.5	186	58	136
ADF20MB	20	Ф28×4		5	186	58	136
ADF25MA	25	Ф32×3.5	法兰式	9.5	190	145	112

备注： Kv值为阀通过ρ=1000kg/m3, 前后1bar的压降时的水流量。
