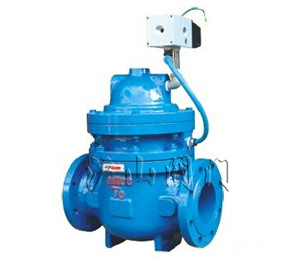

J841X电磁液动隔膜排泥阀


J841X电磁液动隔膜排泥阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程

一、J841X电磁液动隔膜排泥阀简介:

       J841X电磁液动隔膜排泥阀由电磁换向阀、隔膜式压力腔及主阀体等三部组成。也可以有其它多驱动方式。产品适用于水处理厂各类沉淀池污泥池用以排放水池内泥沙污物及废水该阀采用双室隔膜结构运动无磨损不因杂质而漏水对泥沙淤积不敏感润滑、密封性能好,采用衬胶阀板阀座斜度开口不易沉积泥杂物驱动介质压力低采用手动或电动集中控制经久耐用使用寿命长。

二、J841X电磁液动隔膜排泥阀主要技术参数:

公称压力

1.0MPa

使用温度

常温

驱动介质

清水、气、油(订货时注明)

驱动压力

管道实际压力+0.2MPa

电磁阀线圈电压

DC24    AC220(订货时注明)

阀体、阀盖、压力室、阀板材料

HT200QT400-15

法兰连接标准

GB/T 17241.6-98

试压标准

GB/T 13927-92

三、J841X电磁液动隔膜排泥阀工作原理:

       J841X电磁隔膜排泥阀的主要工作原理是:是采用双室隔膜传动机构替代活塞式无运动磨损本产品由液压缸和角式截止阀组合而成液压缸内动力带动瓣升降使阀体通道开或闭以达到流体通断。液压缸的活塞密封件为L型皮碗,其密封性能好经久耐用。阀瓣与阀座为软密封密封性能好无泄露。采用电动二位四通换向阀或手动二位四通换向阀集中控制操作方便。

四、J841X电磁液动隔膜排泥阀规格尺寸(单位:mm):

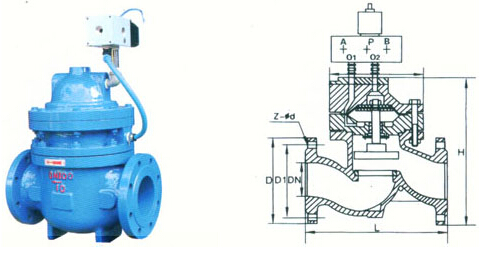

J841X电磁液动隔膜排泥阀外形结构图

公称通径DN

L

H

D

D1

ZФa

50

230

225

165

125

4-18

80

285

270

200

160

4-18

100

360

375

220

180

8-18

150

455

450

285

240

8-23

200

585

645

340

295

8-23

250

720

770

395

350

12-23

300

800

900

445

400

12-23

400

960

1030

565

515

16-25
