Q91F卡套式球阀


Q91F卡套式球阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程

一、Q91F卡套式球阀简介:
       Q91F卡套球阀也叫做QG.Y1气源球阀双卡套球阀单卡套球阀卡套异径球阀卡环式球阀卡圈式球阀。它与钢管连接时不需要焊接,管路安装极其方便,有利于防火,防爆和高空作业。耐压能力高,密封性和反复性良好。卡套式球阀适用于中、小口径管路的各种压力、温度和介质下控制接通或截断管路介质的启闭装置靠介质压力将球体压紧在出口端阀座上其使用压力和通径受到一定限制采用90°传动故开关方便迅速可以实行快速启闭

二、Q91F卡套球阀技术参数:

公称通径

Ф6-Ф14

公称压力

1.6Mpa-6.4

适用温度

-20~350℃

连接方式

螺纹,卡套

适用介质

水、油、气及某些腐蚀性液体(WCO

制造材质

20#201304316316L

制造标准

GB/T12224-1989,JB/T7747-1995

三、Q91F卡套球阀零部件材料:

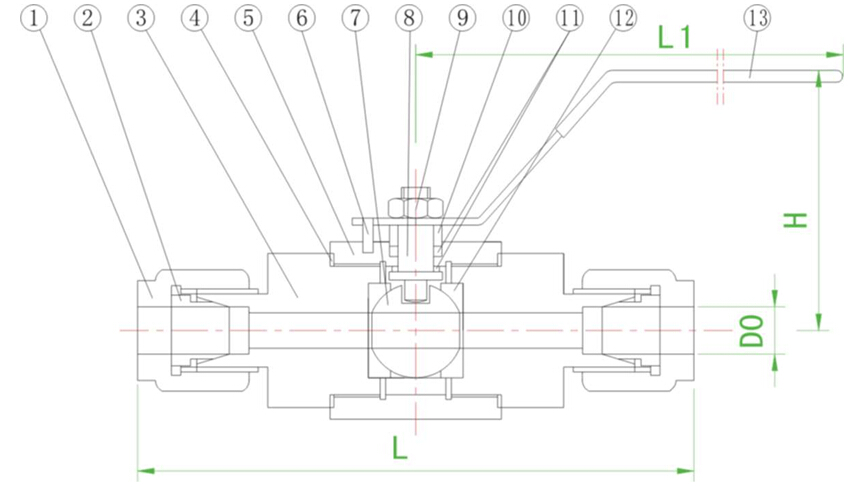

Q91F卡套球阀结构图

序号

零件名称

不锈钢

碳钢

螺帽

SS304 SS304L SS316 SS316L SS321

20# A105

双卡组合

SS304 SS304L SS316 SS316L SS321

20# A105

阀盖

SS304 SS304L SS316 SS316L SS321

20# A105

阀盖垫片

PTFE

PTFE

阀体

SS304 SS304L SS316 SS316L SS321

20# A105

定位销

SS304 SS304L SS316 SS316L SS321

20# A105

球

SS304 SS304L SS316 SS316L SS321

20# A105

阀杆

SS304 SS304L SS316 SS316L SS321

20# A105

阀杆螺母

SS304 SS304L SS316 SS316L SS321

20# A105

10

格南螺母

SS304 SS304L SS316 SS316L SS321

20# A105

11

密封填料

PTFE

PTFE

12

阀座

PTFE

PTFE

13

手柄

SS304 SS304L SS316 SS316L SS321

20# A105

四、Q91F卡套球阀外形尺寸:

规格

Do

L

L1

H

公称压力

DN3

Φ6

86

110

44

≤6.4MPa

DN6

Φ8

90

110

44

≤6.4MPa

DN10

Φ14

95

110

44

≤6.4MPa
