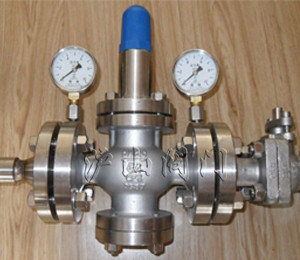

YK42F天然气减压阀


YK42F天然气减压阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程

一、YK42F天然气减压阀产品用途:

YK42F天然气减压阀是弹簧薄膜式减压的换代产品,与薄膜式相比有以下优点:

1、使用寿命长,不存在膜片损坏的问题。

2、耐高压,出口压力高时,薄膜片高不行了,而活塞可适应很高的出口压力。

该阀用于工作温度-10~150℃的天然气和空气,燃气,非腐蚀性液体管路上,在高层建筑的冷热供水和消防供水的系统中,可取代常规分区水管,这样可以简化的节省系统的设备,降低工程造价,也可在各类压机设备的冷却系统中起着减压、稳压作用,的确是用户理想的产品。

二、YK42F天然气减压阀工作原理:

1、本阀通过启闭件的节流,造成压力损失迫使进口压力在出口处降低某一个需要值,当流量和压力变化时,利用本身介质能量来控制出口压力基本不变的目的。

2、本阀介质走向由上进下出,当调节出口压力时,顺时针旋转调节螺栓迫使活塞向下移动,打开主阀,改变节流面积,造成压力损失,实现减压。由于阀后介质通过“X”通道流入活塞下腔并与活塞上方保持平衡,当压力和流量变化时,使主阀节流面积始终保持相应位置,由于本阀采用卸荷机构,减小了进口压力面积,从而减小了阀门出口压力偏差,大大提高了减压阀的稳压精度。

三、YK42F天然气减压阀性能规范(单位:MPa ):

公称压力

PN

试验压力

PS

进口压力

P1

出口压力

P2

最小压差

P

背压

PB

压力特性

P2P1

流量特性

P2G2

1.6

2.4

1.6

0.1~1.0

0.2

0.15

P2×10

P2×20

2.5

3.75

2.5

0.3~1.6

0.2

0.25

P2×10

P2×20

4.0

6.0

4.0

0.3~2.5

0.2

0.25

P2×10

P2×20

6.4

9.6

6.4

0.5~3.0

0.25

0.4

P2×12

P2×25

四、YK42F天然气减压阀主要外形尺寸

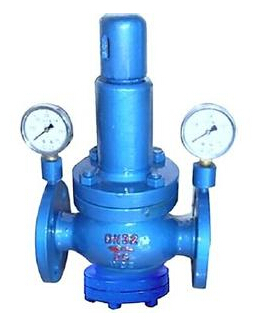

YK42F天然气减压阀YK42F天然气减压阀结构图

DN

L

H1

H2

PN16  PN25

PN40  PN64

PN16

PN25

PN40

PN64

PN16

PN25

PN40

PN64

20

160

160

170

90

90

90

90

220

220

220

220

25

180

200

200

95

95

105

105

255

255

265

365

32

200

220

220

100

100

110

110

255

255

265

365

40

220

240

240

115

115

130

130

325

325

330

330

50

250

270

270

120

120

135

135

325

325

330

330

65

260

280

300

125

126

145

145

330

330

340

355

80

310

330

330

135

135

160

160

340

340

340

340

100

350

380

380

185

185

185

185

360

360

360

360

125

400

450

450

190

200

200

245

560

560

565

565

150

450

500

500

205

210

240

280

580

580

585

585

200

500

560

560

220

245

245

310

630

630

635

635

250

600





270







750







300

800





310







780







350

850





390







850







400

900





420







925
