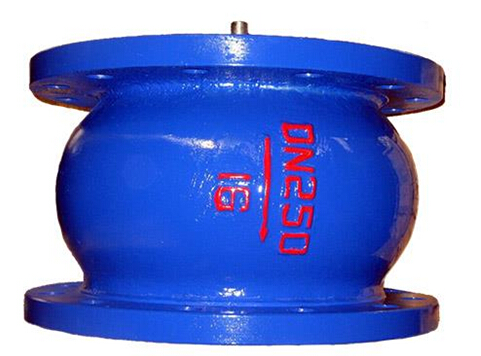

HC41X型消声止回阀


HC41X型消声止回阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程

一、HC41X型消声止回阀概述:

       HC41X消声止回阀是指依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门,属于一种自动阀门,其主要作用是防止介质倒流、防止泵及驱动电动机反转,以及容器介质的泄放。消声止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。通常这种阀门是自动工作的,在一个方向流动的流体压力作用下,阀瓣打开;流体反方向流动时,由流体压力和阀瓣的自重合阀瓣作用于阀座,从而切断流动。不宜用于含有固体颗粒和粘度较大的介质。HC41X消声止回阀适用于给排水管道,阀瓣采用进口两端中心轴导向,启闭灵活,可水平安装或垂直安装。阀瓣采用弹簧加载,其快速关闭能有效的消除水锤,密封性能好,关闭无噪声。它具有体积小、重量轻、流体阻力小,耐疲劳、寿命长等优点。
二、HC41X消声止回阀设计标准:
法兰标准:GB/T 17241.6 GB/T 9113
试验标准:GB/T 13927 AP 1598
适用介质:水及弱腐蚀性流体
适用温度:080℃

三、HC41X消声止回阀主要零部件材料:

型号

阀体

密封圈

弹簧

HC41X-10

铸铁或不锈钢

丁腈橡胶(NBR)

不锈钢ICr18Ni9Ti

HC41X-16

铸钢或不锈钢

丁腈橡胶(NBR)

不锈钢ICr18Ni9Ti

四、HC41X消声止回阀技术参数:

型号

公称压力

试验压力PS(MPa)

工作温度

适用介质

PN(MPa)

壳体

密封

(℃)

HC41X

1

1.5

1.1

≤80

水及弱腐蚀性流体


1.6

2.4

1.76

2.5

3.75

2.75

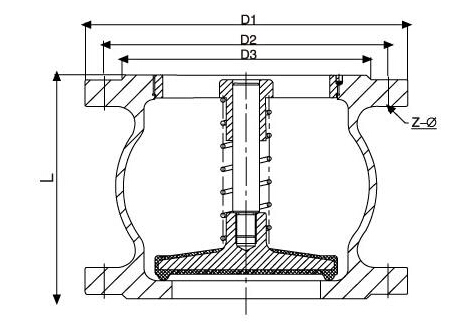

五、H41X节能消声止回阀外形、连接、结构尺寸

HC41X型消声止回阀HC41X型消声止回阀结构图





公称压力

PN(mm)

公称通径

DN(mm)

尺寸(mm)

z-φd

1.0

40

112

145

110

18

4-18

50

120

160

125

20

4-18

65

130

180

145

20

4-18

80

150

195

160

22

8-18

100

165

215

180

24

8-18

125

190

245

210

26

8-18

150

210

280

240

26

8-22

200

255

335

295

28

8-22

250

310

390

350

28

12-22

300

320

440

400

28

12-22

350

380

500

460

30

16-22

400

405

565

515

32

16-26

450

430

615

565

32

20-26

500

450

670

620

34

20-26

600

510

780

725

36

20-30

1.6

40

112

145

110

18

4-18

50

120

160

125

20

4-18

65

130

180

145

20

4-18

80

150

195

160

22

8-18

100

165

215

180

24

8-18

125

190

245

210

26

8-18

150

210

280

240

26

8-22

200

255

335

295

30

12-22

250

310

405

355

32

12-26

300

320

460

410

32

12-26

350

380

520

470

36

16-26

400

405

580

525

38

16-30

450

430

640

585

40

20-30

500

450

715

650

42

20-33

600

510

840

770

48

20-36
