一、Q941F46电动衬氟球阀产品概述

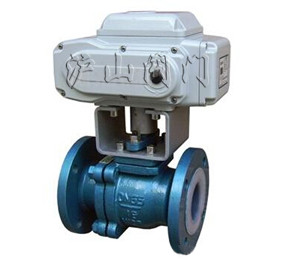

Q941F46法兰电动衬氟球阀是由电动执行机构和直通两分式铸造衬氟球阀组成，由于该阀内腔及球体均采用高压注塑工艺，衬有耐腐蚀、耐老化的聚四氟乙丙烯(简称F46)，故具有可靠的耐腐蚀性和密封性，执行机构能提供足够的转距，保证阀的可靠开、闭，并带有自动复位的离合器，失电时可自动复位。内置阀位反馈装置可实现阀位信号的传递和远程控制。
二、Q941F46电动衬氟球阀主要零部件材料表
|
序号 |
零件名称 |
材料名称 |
|||||
|
Q941F46-Z |
Q941F46-C |
Q941F46-P |
Q941F46-R |
Q941F46-PL |
Q941F46-RL |
||
|
1 |
阀体/阀盖 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
球体/阀杆 |
WCB |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
3 |
内衬材料 |
FEP(F46)、PCTFE(F3)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO(聚烯烃) |
|||||
|
4 |
填料压盖 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
5 |
填料 |
PTFE(F4)聚四氟乙烯 |
|||||
|
6 |
螺栓 |
35 |
35 |
1Crl7Ni2 |
1Crl7Ni2 |
1Cr18Ni2 |
1Cr18Ni2 |
|
7 |
紧固螺母 |
45 |
45 |
OCrl8Ni9 |
OCrl8Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
三、Q941F46电动衬氟球阀电动执行器主要技术参数表
电动执行器型号
DSR-05
DSR-10
DSR-20
DSR-40
DSR-60
DSR-100
DSR-200
输出力矩
50N.M
100 N.M
200 N.M
400 N.M
600 N.M
1000 N.M
2000 N.M
动作范围
0～90°
额定电流
0.15A
0.3A
0.45A
0.7A
0.7A
0.85A
0.85A
绝缘电阻
100M/DC500V
电源
AC110/220/380V DC24V
电机功率
8W/E
23 W/E
45 W/E
90 W/E
90 W/E
120 W/E
120 W/E
选配阀门
15-25
15-65
80-100
100-125
125-150
150-200
200-250
执行器重量
2.6Kg
4.2 Kg
7.9 Kg
8.7 Kg
9 Kg
14.7 Kg
15 Kg
所配阀门压力为1.6MPa
四、Q941F46电动衬氟球阀主要外形尺寸表
|
公称通径 DN(mm) |
公称压力 PN(MPa) |
主要尺寸(mm) |
||||||
|
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
||
|
15 |
1.6 |
140 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
|
20 |
140 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
|
|
25 |
150 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
|
|
32 |
165 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
|
|
40 |
180 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
|
|
50 |
200 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
|
|
65 |
220 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
|
|
80 |
250 |
195 |
160 |
135 |
3 |
22 |
8-φ18 |
|
|
100 |
280 |
215 |
180 |
155 |
3 |
24 |
8-φ18 |
|
|
125 |
320 |
245 |
210 |
185 |
3 |
26 |
8-φ18 |
|
|
150 |
360 |
280 |
240 |
21O |
3 |
28 |
8-φ23 |
|
|
200 |
457 |
335 |
295 |
265 |
3 |
30 |
12-φ23 |
|
|
250 |
533 |
405 |
355 |
320 |
3 |
32 |
12-φ25 |
|
|
300 |
610 |
460 |
410 |
375 |
4 |
34 |
12-φ25 |
|
|
350 |
686 |
520 |
470 |
435 |
4 |
38 |
16-φ25 |
|
|
400 |
762 |
580 |
525 |
485 |
4 |
40 |
16-φ30 |
|
