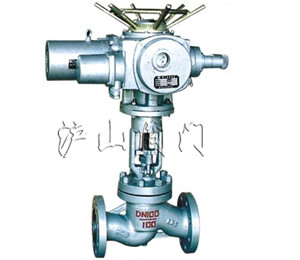

J941H电动截止阀


J941H电动截止阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程

一、J941H电动截止阀概述

       J941H电动截止阀由截止阀与Z型多回转电动执行器组成,有开关型、调节型两种,工作电压一般为380VAC,另外需要别的电压可以定制。电动截止阀适用于公称压力PN1616MPa,工作温度-29550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

二、J941H电动截止阀结构特点

1、选材考究,符合国内、外相关标准,结构合理,造型美观。
2、阀瓣、阀座密封面采用铁基合金堆焊或司太立(Stellite)钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长。
4、阀杆经调质及表面氮化处理,有良好的抗腐蚀性和抗擦伤性。
5、可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。
6、阀体材料品种齐全,填料、垫片可根据实际工况或用户要求选配,能适用于各种压力、温度及介质工况。
7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成,密封可靠,更换填料可在不停机情况下进行,方便快捷,不影响系统运行。
8、配有DZW系列多回转式电动装置,具有壳体小,重量轻,功能全,并可与远程电脑配套使用,也可按用户要求选配电动装置。

三、J941H电动截止阀技术参数

公称压力

1.6

2.5

4.0

6.4

10.0

16.0

试验压力(MPa)

壳体强度试验

2.4

3.8

6.0

9.6

15

24

上密封试验

1.8

2.8

4.4

7.0

11

18

密封试验

1.8

2.8

4.4

7.0

11

18

四、J941H电动截止阀 主要性能规范

产品类型

适用介质

适用温度()

J41HY-C
J941HY-C型

水、蒸汽、油品

≤425℃

≤450℃

J41W-P
J941W-P型

硝酸类

≤2000℃

J41W-R
J941W-R型

醋酸类

≤200℃

J41Y-I
J941Y-I型

水、蒸汽、油品

≤550℃

五、J941H电动截止阀 主要零件材料

产品类别

零件名称

阀体 阀盖

阀杆

阀瓣

密封面

阀杆螺母

填料

紧固件

手轮

J41HY-C
J941HY-C型

25WCB

铬不锈钢

2Cr13
25

H:不锈钢
Y:钴基硬
质合金刚

铝青铜

柔性
石墨

优质碳钢

可锻铸铁

J41W-P
J941W-P型

铬镍钛钢

铬镍钛钢

铬镍钛钢

铬镍钛钢

不锈钢

J41W-R
J941W-R型

铬镍钼钛钢

铬镍钼钛钢

铬镍钼钛钢

铬镍钼钛钢

不锈钢

J41Y-I
J941Y-I型

铬钼钢

铬钼钢

钴基硬质
合金钢

钴基硬质合金钢

合金钢

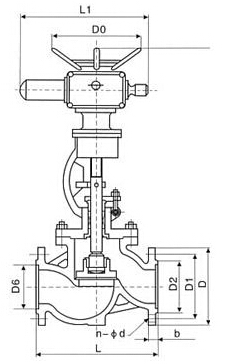

J941H电动截止阀 J941H电动截止阀结构图
