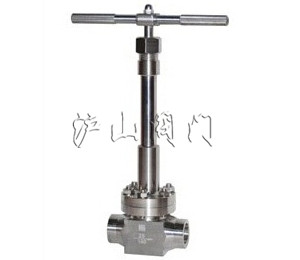

DJ61Y高压低温截止阀


DJ61Y高压低温截止阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程

一、DJ61Y高压低温截止阀工作原理和用途:

       DJ61Y高压低温截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。截止阀只适用于全开和全关,不允许作调节和节流。低温高压截止阀应用于气体液化设备、空分设备;天然气液化、储运设备;液态氧、氮、氩、氢、二氧化碳低温贮槽及槽车;变压吸附制氧、氮设备。广泛应用于能源、石化、冶金、航天、核工业、铁道等行业等行业。

二、DJ61Y高压低温截止阀产品结构特点:

1、结构简单,制造和维修比较方便;

2、工作行程小,启闭时间短;

3、密封性好,密封面间磨擦力小,寿命较大;

4、流体阻力大,开启和关闭时所需力较大;

5、不适用于带颗粒、粘度较大、易结焦的介质;

6、调节性能较差。

三、DJ61Y高压低温截止阀产品规范

公称通径

DN10-50mm

公称压力

PN16.0MPa

适用介质

液氧、液氮、液氩、液化天然气、液态二氧化碳、液态丙烷等

适用温度

-196℃~+150

四、DJ61Y高压低温截止阀主要零件材料

阀体、阀盖

0Cr18Ni9

阀杆、阀瓣

0Cr18Ni9

密封圈

T2

填料

PTFE

五、DJ61Y高压低温截止阀主要外形尺寸

DJ61Y高压低温截止阀主要外形尺寸



公称通径

DN(mm)

DJ61Y-160P 低温高压截止阀

重量

尺 寸(mm)

(kg)

H

H

D1

D2

L

A

D0

10

258

250

10

14.5

10

80

160

7

15

258

250

15

22.5

10

110

160

7.2

20

322

310

20

28.5

10

120

250

11.1

25

322

310

25

34.5

15

120

250

11.4

40

390

370

40

49.5

15

180

400

22.8

50

390

370

50

61.5

15

200

450

23.3
