真空负压安全阀


真空负压安全阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程

一、真空负压安全阀产品概述:
       YFA72W型真空负压安全阀适用于温度≤200℃的负压系统,当容器内负压超过允许值时,YFA72W安全阀自动开启,吸入空气;当容器内负压达到允许值时,YFA72W安全阀自动关闭,从而保护设备及系统。安装在正常非负压系统,当容器和系统的放散阀未打开,产生负压时,该阀自动开启。

二、真空负压安全阀性能参数:

工作温度

≤200℃

适用介质

YFA72W-10P适用于硝酸类介质

YFA72W-10R适用于醋酸类介质

三、真空负压安全阀零部件材料:

NO.

零件名称

YFA72W-P材料

YFA72W-R材料

1

阀体

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

2

阀座

1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

3

调节圈

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

4

阀盖

ZG1Cr18Ni9Ti

1Cr18Ni9Ti

5

阀杆

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

6

弹簧

50CrVA

50CrVA包覆氟塑料

四、真空负压安全阀外形尺寸和连接尺寸:

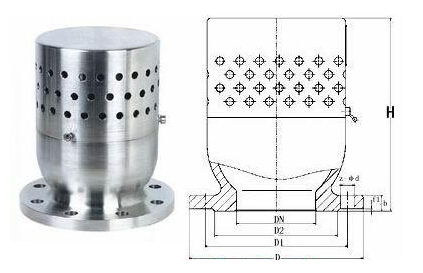

真空负压安全阀外形结构图

公称通径

尺寸

D1

D2

Z-?d

f1

15

95

65

45

4-14

14

110

20

105

75

55

4-14

16

130

25

115

85

65

4-14

16

150

32

140

100

78

4-18

18

180

40

150

110

85

4-18

18

200

50

165

125

100

4-18

20

221

80

200

160

135

4-18

22

245

100

220

180

155

8-18

22

253

125

250

210

185

8-18

24

280

150

285

240

210

8-23

24

329

200

340

295

265

8-23

26

377

250

395

350

320

12-23

28

440
