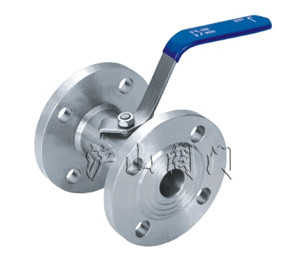

产品名称 广式法兰球阀   产品型号 Q41F
  驱动方式 手动   连接形式 法兰
  适用温度 -20~232~350   适用介质 水、油、气及某些腐蚀性液体
  压力范围 1.0~6.4MPa   公称通径 DN15-DN100
  常用材质 WCB、304、316   技术咨询 021-31007323

一、广式法兰球阀用途

   Q41F广式法兰球阀属于手动阀类。球阀是用带有圆形通道的球体作启闭件,球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的。球阀主要用于截断或接通管道和设备介质,也可用于流体的调节与控制,球阀流体阻力小,结构简单,体积小,重量轻,紧密可靠,操作维修方便,不会引起阀门密封面的侵蚀,适用范围广。

二、Q41F-16C型广式法兰球阀主要零件材料

适用介质

型号

阀体

球体、阀杆

手柄

密封圈

垫片、填料

水、蒸汽、油品

Q41F-16CQ41F-25C
Q41F-40C

A10545

1Cr18/1Cr18Ni9Ti

不
锈
钢
SS304

聚四氟乙烯PTFE增强聚四氟乙烯VUILUK PTFE对位聚苯PPL

聚四氟乙烯PTFE对位聚苯PPL

硝酸类

Q41F-16PQ41F-25P
Q41F-40P

SS304/1Cr18Ni19Ti

SS304/1Cr18Ni9Ti

醋酸类

Q41F-16RQ41F-25R
Q41F-40R

SS316/Cr18Ni12Mo2Ti

SS316/1Cr18Ni12Mo2Ti

三、Q41F-16C型广式法兰球阀主要尺寸

广式法兰球阀 广式法兰球阀结构图

公称通径

d

d2

L

D

D1

D2

b

f

Z-d1

H

W

DNmm

in

15

1/2

10

15

92

95

65

45

14

2

4-14

60

110

20

3/8

12.6

20

106

75

105

55

14

2

4-14

65

110

25

1

17

24

109

85

115

65

16

2

4-14

70

110

32

1 1/4

22

32

126

100

135

78

16

2

4-18

85

145

40

1 1/2

25

38

136

110

145

85

16

3

4-18

90

145

50

2

32

46

154

125

160

100

18

3

4-18

98

177

65

2 1/2

44

60

170

145

180

120

20

3

8-18

110

190

80

3

50

72

195

160

195

135

22

3

8-18

130

240

100

4

65

92

215

180

215

155

22

3

8-18

150

260
