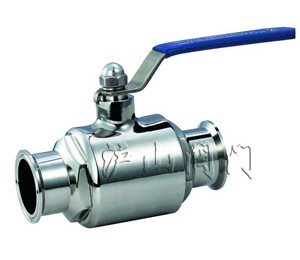

卡箍球阀


卡箍球阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程

  产品名称: 卡箍球阀   产品型号:  Q81F
  驱动方式: 手动   连接形式: 卡箍
  压力范围: 0.6-6.4MPa   公称通径: DN15-DN100
  常用材质: 不锈钢   技术咨询: 021-31007323

一、卡箍球阀简介

       Q81F卡箍球阀皆经过了精密的检验流程和严格的品质管理,流道经过精密抛光和除菌处理,采用了全包的F4密封,没有死角且容易清洗。卫生级快装球阀阀体采用不锈钢精制而成,流道内壁0.5um电子抛光,保持流体畅通无阻。密封面采用的全包PTFE没有死角,保证卫生。Q81F卡箍球阀广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工程等领域。

二、卡箍球阀主要连接尺寸及重量    单位:mm

SIZE

1/2"

3/4"

1"

1-1/4"

1-1/2"

2"

2-1/2"

3"

4"

PORT

9.6

15.9

22.2

28.5

34.9

47.5

60.2

72.9

97.4

L

75

90

100

110

125

150

190

220

270

D

25.0

25.0

50.4

50.4

50.4

63.9

77.4

90.0

118.9

S

2.024

2.24

43.60

43.60

43.60

56.30

70.60

83.30

110.30

H

64

67

83

89

100

108

150

161

180

T1

-

-

2.85

2.85

2.85

2.85

2.85

2.85

2.85

T2

3.63

3.63

4.75

-

-

-

-

-

-

E

125

125

140

140

200

200

250

250

290

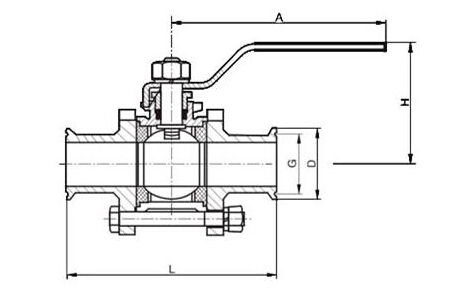

卡箍球阀结构图

三、卡箍球阀主要零件材料

零件名称

材质

阀体

不锈钢CF8M

密封圈

聚四氟乙烯PTFE

阀盖

不锈钢CF8M

球体

不锈钢SS316

阀杆

不锈钢SS316

螺母

不锈钢SS304

垫圈

不锈钢SS304

手柄套

塑料

手柄

不锈钢SS304

阀杆螺母

不锈钢SS304

填料压盖螺母

不锈钢SS304

挂锁装置

不锈钢SS304(OQTION)

止推垫圈

聚四氟乙烯PTFE

螺栓

不锈钢SS304
