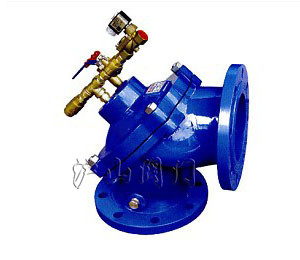

角式隔膜排泥阀


角式隔膜排泥阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程

产品名称 角式隔膜排泥阀   产品型号 100SHB100S
  适用介质   连接形式 法兰
  压力范围 1.0~1.6MPa   公称通径 DN80-DN300
  常用材质 铸铁、碳钢、不锈钢   技术咨询 021-31007323

一、角式隔膜排泥阀概述:

100SHB100S角式隔膜排泥阀是一种角型隔膜式截止类阀门。通常安装在污水处理厂沉定池底部,用以排除池底沉定的泥和污物。100S角式排泥阀内部为尼龙强化橡胶隔膜,并设计为角型结构,利用污物的顺利排除,安装方便,使用寿命长

二、角式隔膜排泥阀主要零件材料

零件名称

阀体、阀盖

阀瓣、弹簧

膜片

材料

铸铁、球墨铸铁、铸钢

不锈钢

尼龙强化橡胶

三、角型隔膜式排泥阀主要技术参数

公称压力MPa

试验压力MPa

适用温度

适用介质

壳体

密封

1.0

1.5

1.1

≤80

水、污水

1.6

2.4

1.76

四、角型隔膜式排泥阀主要连接尺寸mm

角型隔膜式排泥阀主要连接尺寸



型号尺寸

100SHB100S

公称通径

H

D

D1

Z-d

80

140

195

160

4-18

100

150

215

180

8-18

150

185

280

240

8-23

200

245

335

295

8-23

250

340

395

350

12-23

300

395

445

400

12-23

五、角型隔膜式排泥阀安装示意图

角型隔膜式排泥阀安装示意图
