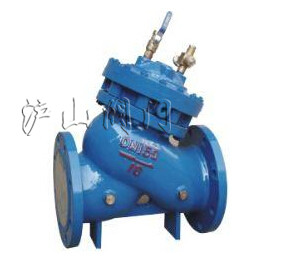

DY30BX缓开快闭止回阀


DY30BX缓开快闭止回阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程

产品名称 DY30BX缓开快闭止回

产品型号

DY30BX

适用介质

水、油品、 污水、海水

 连接形式: 法兰
适用温度

                         0-80

 公称通 DN40-DN1600

常用材质

灰铸铁、球墨铸铁

技术咨询

021-31007323

一、DY30BX缓开快闭止回阀概述

  DY30BX缓开快闭止回阀包括阀体内设阀座、阀杆、以及与阀体连接的上阀盖与下阀盖等零件组成。上阀盖与下阀盖之间为隔膜腔,隔膜腔内设隔膜,隔膜与中心轴连接,中心轴另一端连接阀门,阀门与阀座接触。水容器与上阀盖进水、出水控制孔连通,水容器与上阀盖出水为节流连通,水容器与上阀盖进水为单向连通。该阀缓慢开启,防止电流冲击及官网中压力冲击;快速关闭,防止水锤产生。无水质要求,可用于污水、清水及原水系统。

二、DY30BX缓开快闭止回阀工作原理

  缓开快闭止回阀安装在系统管线上或泵出口端,正常运行中,进口端介质推动大阀盘上移,同时介质通过流量控制器进入中腔,使阀门速度打开,停止运行,出口端介质通过调节阀进入上腔,使驱动装置下移带动大、小阀盘向下运动,快速或缓慢关闭阀门,防止介质倒流。

三、DY30BX缓开快闭止回阀结构特点

缓开快闭止回阀采用双室驱动装置,Y型结构。介质在定向运动中具有半直线水流,过流量最大,压力损失小,启闭运行平稳、不产生压力波动等优点。双室驱动装置可作为一个整体拆卸,便于检查,膜片采用尼龙强化橡胶制成,合用寿命长,阀瓣密封件可拆卸,维修更方便。

四、DY30BX缓开快闭止回阀主要零件材料

材料

阀体

HT200  QT450

阀瓣

HT200  QT450

阀盖

QT450 HT200

阀杆

2Cr13

隔膜

腈纶帘线衬丁晴胶

五、DY30BX缓开快闭止回阀性能参数

型号

公称压力

MPa

试验压力﹝MPa

适用温度

适用介质

壳体

密封

DY30BX缓开快闭止回阀

1.0

1.5

1.1

≤80

水、油品、

污水、海水

1.6

2.4

1.76

六、DY30BX缓开快闭止回阀外形和连接尺寸

公称通径DN(mm)

尺寸(mm)

L

50

203

65

216

80

241

100

292

125

330

150

356

200

457

250

533

300

610

350

686

400

762

450

864

500

914

600

1067

700

1300

800

1450

七、DY30BX缓开快闭止回阀注意事项

  1、系统运行前应检查主阀上导阀、配管、管件是否严密完整无损

  2、导阀及配管上的控制阀动作是否正常

  3、系统运行一段时间后要进行管路维护

八、DY30BX缓开快闭止回阀安装图

 DY30BX缓开快闭止回阀安装图
