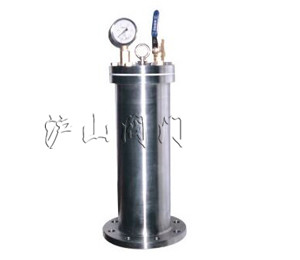

YQ9000活塞式水锤吸纳器


YQ9000活塞式水锤吸纳器
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程

产品名称 YQ9000活塞式水锤吸纳器

产品型号

YQ9000

适用介质

无杂物的清水、污水  连接形式: 法兰
适用温度

             0~80

 公称通 DN15-DN300

常用材质

不锈钢

技术咨询

021-31007323

一、活塞式水锤吸纳器概述

YQ9000活塞式水锤吸纳器是一种通过密封气压腔对水锤实现缓冲消除管线中因多种原因造成的水锤冲击波,防止建筑给水管道和设施免遭水锤破坏的水力保护装置。适用于工矿、企业、高层建筑、电站等各类给排水系统中,利用活塞上腔室中空气的胀缩,使突发的冲击波得到缓冲而缓解了力度,最大程度地避免因巨大的水锤冲力造成的设备损坏。该装置结构简单,选材精良,使用寿命长。

二、活塞式水锤吸纳器工作原理

  YQ9000活塞式水锤吸纳器内部有一密闭的容气腔,下端为一活塞,当冲击波传入水锤消除器时,水击波作用于活塞上,活塞将往容气腔方向运动。活塞运动的行程与容气腔内的气体压力、水击波大小有关,活塞在一定压力的气体和不规则水击双重作用下,做上下运动,形成一个动态的平衡,这样就有效地消除了不规则的水击波震荡。

三、活塞式水锤吸纳器特点

YQ9000活塞式水锤吸纳器能在无需阻止流体流动的情况下,有效地消除各类流体在传输系统可能产生的水外锤和浪涌发生的不规则水击波震荡,从而达到消除具有破坏性的冲击波,起到保护之目的。YQ98002过滤活塞式安全泄压阀,关闭平稳可靠,消除压力余波。

四、活塞式水锤吸纳器主要零件材料

零件名称

阀体、阀盖

活塞

密封圈

主要材料

不锈钢

铸铜、不锈钢

丁腈橡胶

五、活塞式水锤吸纳器性能参数:

公称压力

PN1.62.5MPa

公称通径

DN15300

容气腔压力(占管道压力百分数)

5070%

适用介质

无杂物的清水、污水

适用介质温度

080

法兰标准:

GB/T 17241.6GB/T 9113

试验标准

GB/T 13927API598

六、活塞式水锤吸纳器尺寸参数

DN

管径

1/2"

3/4"

1"

11/4"

11/2"

2"

21/2"

mm

15

20

25

32

40

50

65

L

1.6MPa

200

300

320

340

350

365

465

2.5MPa

220

320

340

355

380

385

485

DN

管径

3"

4"

5"

6"

8"

10"

12"

mm

80

100

125

150

200

250

300

L

1.6MPa

510

575

600

645

755

855

955

2.5MPa

520

585

600

645

755

855

955

七、活塞式水锤吸纳器安装示意图及注意事项:

活塞式水锤吸纳器安装图

1、阀体上的压力表,安装前显示阀体气室压力,安装后显示管道压力。

2、安装前请确认,水锤消除器气室压力不得高于管道压力

3、当扬程50m以上,压力5Kgf/cm2以上时,建议长道管下方及逆止阀止阀上方转角处各安装一只水锤消除器。

4、为考虑维修,建议保留10cm阀体与墙面间隙,方便维修动作。

5、若管道内水压力较低,或水锤消除器气室压力较低,皆可帖水锤消除器上方注气栓加入气压或释放气压。

6、水锤消除器气室压力,维持于管道压力50%~70%时水锤消除器效果最佳

7、二次侧为开放压力场合,例定水位阀,卫浴器具,水龙头等注气1-1.3Kgf/cm2较适合.
