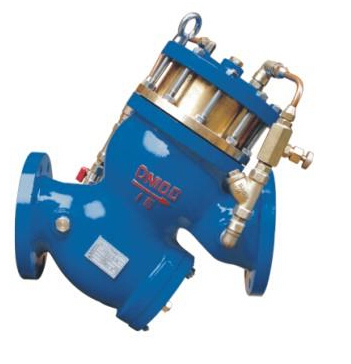

YQ98004型过滤式缓闭止回阀


YQ98004型过滤式缓闭止回阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程

产品名称 YQ98004型过滤活塞式缓闭止回阀

产品型号

YQ98004

适用介质

 连接形式: 法兰
适用温度

                0~80

 公称通 DN50-DN400

常用材质

铸铁、铸钢、不锈钢

技术咨询

021-31007323

一、过滤活塞式缓闭止回阀产品概述

  YQ98004型过滤活塞式缓闭止回阀主要安装在取水、送水、加压、潜水、污水等泵站的水泵出水管道上。

二、过滤活塞式缓闭止回阀工作原理

  YQ98004型过滤活塞式缓闭止回阀安装在自来水厂及高层建筑给水系统,以及其它给水系统的水泵出口管道上,防止介质倒流,防止水锤及水击现象的产生。一阀兼具电动阀,逆止阀和水锤消除器,可以有效地提高供水系统的安全可靠性。

三、过滤活塞式缓闭止回阀特点
1、消除水锤效果好。将缓开、速闭消除水锤的技术原理一体化,防止开泵水锤和停泵水锤的产生。
2、操作方便。只需操作水泵电机启闭按扭,阀门即按照水泵操作规程实现自动开闭。
3、节能效果好。阀体采用了全通道流线型直流式设计,压力损失小、流量大、具体积小、重量轻

四、过滤活塞式缓闭止回阀技术参数

称压力

1.0Mpa、1.6 Mpa、2.5 Mpa

最低动作压力

≥0.04 Mpa

                                     缓闭时间

3~60s(可调)

介质温度

0~80℃

适用介质

五、主要外形尺寸

DN

50

65

80

100

125

150

200

250

300

350

400

250

280

335

380

425

480

750

660

740

810

860

六、过滤活塞式缓闭止回阀外形及原理图

 YQ98004型过滤式缓闭止回阀YQ98004型过滤活塞式缓闭止回阀原理图

七、过滤活塞式缓闭止回阀安装示意图

YQ98004型过滤活塞式缓闭止回阀安装图
