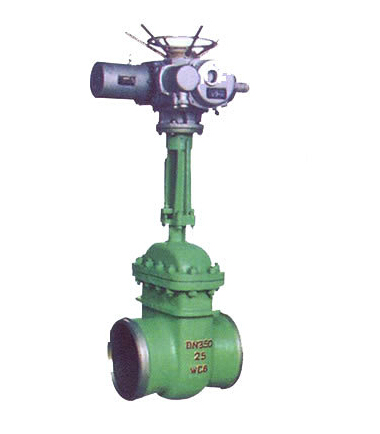

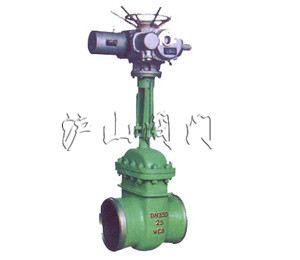

NKZ961H焊接电动真空隔离阀


NKZ961H焊接电动真空隔离阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程

产品名称 NKZ961H焊接电动真空隔离阀

产品型号

NKZ961H

适用介质

水、蒸汽或空气  连接形式: 法兰、焊接
适用温度

          425550

 公称通 DN50-DN800

常用材质

碳钢、铬钼钢

技术咨询

021-31007323

一、主要结构特点及用途:

   本系列阀门主体采用铸锻结构,具有平行双密封副半强制双向蜜蜂,密封面到位运动和楔形紧运动分步作用实现零泄漏。密封面运动摩擦力小,启闭轻便,而且密封面磨损有自动补偿功能。结构简单、紧凑、检修方便,使用寿命长。阀盖填料室设有真空密封结构,具有自胀压紧作用,并且各接各面采用高强膨胀材料密封,使系统与大气完全隔离,具有很好的系统气密性。本系列阀门连接形式分法兰、焊接两种,驱动方式有手动、电动两种。

      该阀门适用于工作温度≤425℃和≤550℃,工作介质为水、蒸汽或空气的官路上,作为启闭装置,尤其适用于火电厂汽机冷凝和真空负压系统,起真空阀门隔离密封作用。

NKZ961H焊接电动真空隔离阀NKZ961H焊接电动真空隔离阀结构图

二、主要性能规范及试用压力:

公称压力
PN/MPa

试验压力

壳体强度试验

上密封试验

密封试验

2.5

3.8

2.8

2.8

4.0

6.O

4.4

4.4

6.4

9.6

7.O

7.0

1O.O

15.O

11.O

11.O

三、使用范围:

产品类型

适用介质

适用温度/℃

NKZ61H-C型
NKZ961H-C型

水、蒸汽、空气

≤425

NKZ61H-(Y-I)型
NKZ961H-(Y-I)型

水、蒸汽、空气

≤550


四、主要零件材料

零件名称

阀体、阀盖

阀杆

闸板

密封面

阀杆螺母

填料

NKZ64H
NKZ61H-C型
NKZ964H-C型
NKZ461H

WCB

2Crl3

25

H:合金钢

铝青铜

膨胀复合石墨

NKZ64
NKZ61Y-I型
NKZ964-I型
NKZ961

铬钼钢

20CrlMo1VA
38CrMoAlA

铬钼钢

Y:硬质合金

NKZ61W(Y)
NKZ64W(Y)-P
NKZ964W(Y)-P
NKZ961W(Y)

CF8

F304

CF8

H:合金钢
