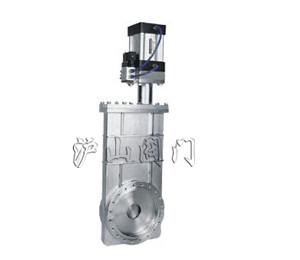

CCQ型气动超高真空插板阀


CCQ型气动超高真空插板阀
  质量稳定:实行全过程质量监控,细致入微,全方位检测!

价格合理:高效内部成本控制,减少了开支,让利于客户!

交货快捷:先进生产流水线,充足的备货,缩短了交货期!
销售:021-31007323
传真:021-33321522
技术:021-31007323

产品说明   服务承诺   订货流程

产品名称 CCQ型气动超高真空插板阀

产品型号

CCQ型

驱动方式

气动

连接形式

对夹

适用介质

纯净空气等非腐蚀性气体  气源压力 0.4~0.6MPa
适用温度

            -30~+150

 公称通径 DN50-DN800

常用材质

不锈钢

技术咨询

021-31007323

一、CCQ型气动超高真空插板阀概述

   CCQ型气动超高真空插板阀是真空阀门系列,通过电磁换向阀改变气路方向,控制执行气缸驱动阀板作上下运动,达到阀门的开启或关闭。阀门用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。带反馈信号装置。

适用范围

105~1.3×10-7Pa

阀门漏率

≤1.3×10-7Pa.L/S.(DN≤200) ≤6.7×10-7Pa.L/S.(DN≥250)

适用温度

                                        - 30~+150℃

阀门开启时阀板两侧的压差

≤2.7×103Pa

气源压力

0.4~0.6MPa

二、主要零件材料
阀体、阀板:不锈钢
密封件:氟橡胶、波纹管(轴封)、丁腈橡胶。

三、外形及连接尺寸(mm)CCQ型气动超高真空插板阀结构图



Model
型号

DN

A

H

D

Do

D1

D2

D3

L

L1

G

E

n-d

法兰标准

CCQ-50

50

60

92

89

72.4

61.6

55.6

515

153

220

65

8-M8

GB6071

CCQ-63

63

65

105

114

92.1

82.6

76.6

566

180

220

80

8-M8

CCQ-80

80

65

130

130

110

99

93

603

200

220

80

16-M8

CCQ-100

100

70

152

152

130.2

120.7

114.7

653

267

220

95

16-M8

CCQ-150

150

70

202

202

181

171.5

165.5

771

350

270

95

20-M8

CCQ-200

200

80

251

253

231.8

222.3

216.6

889

424

270

115

24-M8

CCQ-250

250

85

300

314

288

308

275

271

1127

574

350

140

24-M10

JB5278

CCQ-300

300

85

352

365

338

353

323

318

1197

613

420

140

32-M10

CCQ-320

320

85

372

385

357

379

344

340

1197

613

440

140

36-M10

JB5278

CCQ-400

400

110

456

497

454

480

440

436

1666

810

536

180

36-M12

CCQ-500

500

135

595

590

555

580

540

536

1835

870

640

220

40-M12

CCQ-630

630

135

690

700

658

680

639

635

1930

960

780

280

40-M16

CCQ-800

800

150

880

890

855

880

835

831

2200

1100

950

350

60-M16
