在石油、化工、制药、仓储罐区等系统中，储罐顶部通常需要安装呼吸阀。很多人只知道呼吸阀可以“进气、排气”，但忽略了一个关键问题：如果储罐内存放的是易燃、易挥发介质，普通呼吸阀并不能完全满足安全要求。这时，HXF-4（HXF-IVZ）带呼出接管阻火呼吸阀就有了非常明确的应用价值。
一、HXF-4带呼出接管阻火呼吸阀是什么？
HXF-4（HXF-IVZ）带呼出接管阻火呼吸阀，是一种安装在固定顶储罐顶部的安全通气装置。它集呼吸调压、阻火保护、呼出气体接管排放等功能于一体，主要用于控制储罐内外压力平衡，减少介质蒸发损耗，并降低外部火源进入罐内的风险。

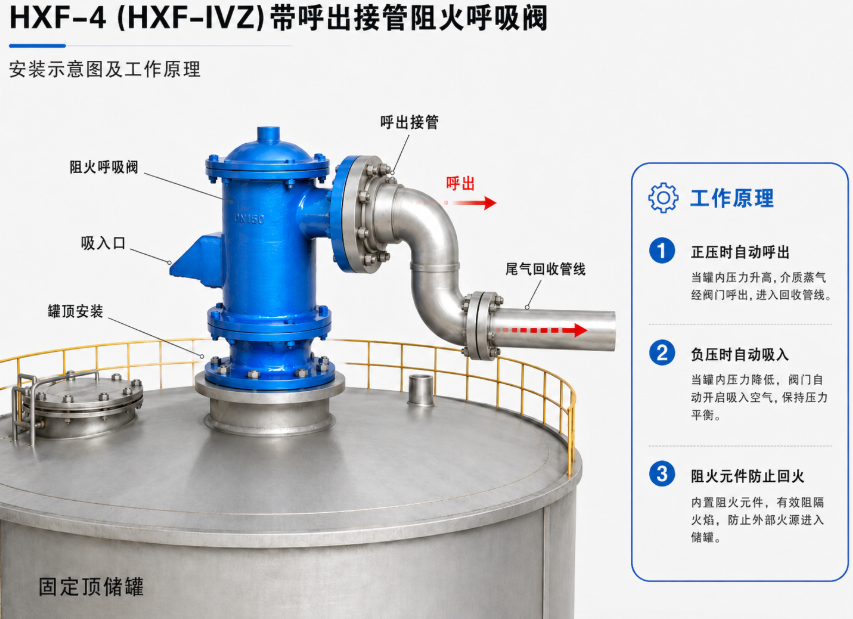

简单理解，储罐在进料、出料或受到温度变化影响时，罐内压力会发生变化。当罐内压力升高到设定值时，呼吸阀自动开启，将气体从呼出口排出；当罐内形成负压时，吸入口打开，外部空气进入罐内，避免储罐被吸瘪。与普通呼吸阀相比，带呼出接管结构可以将排出的气体接入回收管线或处理系统，更适合有环保排放要求的工况。
二、HXF-IVZ阻火呼吸阀的工作原理
HXF-IVZ带呼出接管阻火呼吸阀内部通常设有压力阀盘、真空阀盘、导杆、阀座以及阻火元件等部件。
当储罐内部压力高于设定正压时，压力阀盘被顶开，罐内气体通过呼出口排出。由于该型号带有呼出接管，排出的气体可以连接至尾气回收装置、吸收系统或集中排放管线，从而减少挥发性气体直接排放。
当储罐内部压力低于设定负压时，真空阀盘开启，外部空气从吸入口进入储罐，使罐内压力恢复平衡。
同时，阀内配置的阻火元件可以对外部火焰或火花起到阻隔作用，防止火焰通过呼吸通道进入罐内，提高储罐系统的安全性。
三、产品结构特点
HXF-4带呼出接管阻火呼吸阀主要有以下几个特点：
1、通气量大，适合储罐呼吸需求
储罐在进出料过程中，气体流量变化明显。如果呼吸阀通气能力不足，容易造成罐内超压或负压。HXF-IVZ结构设计相对合理，通气面积较大，可以满足多数固定顶储罐的呼吸要求。
2、密封性能好，减少介质挥发
呼吸阀平时处于关闭状态，只有当罐内压力达到设定值时才会开启。良好的阀盘密封性能可以减少储罐内介质的自然蒸发损失，特别适合易挥发、有气味或需要控制排放的介质。
3、带呼出接管，便于尾气回收
这是该型号与普通阻火呼吸阀的重要区别。普通呼吸阀多数直接向大气排放，而带呼出接管结构可以将呼出气体引入后端处理系统，常用于对环保要求较高的储罐系统。
4、具备阻火功能，提高储罐安全性
阻火呼吸阀内部的阻火元件能够阻止外部火焰传播，降低储罐发生回火、爆燃等风险。对于易燃液体储罐来说，阻火功能不是可有可无，而是非常关键的安全配置。
5、耐腐蚀、阻爆性能较好
根据不同介质条件，阀体和内部零件可选择不同材质。对于化工介质、酸碱性介质或含腐蚀性气体的工况，应根据实际介质性质合理选材，避免阀门过早腐蚀失效。
四、常见操作压力参考
根据图中参数，HXF-4带呼出接管阻火呼吸阀常见压力等级可分为A、B、C、D、E几类：
A档正压约为 +355Pa（+36mmH₂O）；
B档正压约为 +665Pa（+68mmH₂O）；
C档正压约为 +980Pa（+100mmH₂O）；
D档正压约为 +1373Pa（+140mmH₂O）；
E档正压约为 +1765Pa（+180mmH₂O）。
负压一般约为 -295Pa（-30mmH₂O）。
实际选型时，不能只看阀门口径，还要结合储罐设计压力、介质挥发量、进出料流量、环境温度变化以及尾气回收系统阻力等因素综合判断。
五、HXF-4阻火呼吸阀适用于哪些场景？
HXF-4（HXF-IVZ）带呼出接管阻火呼吸阀常用于以下工况：
石油储罐、化工储罐、溶剂储罐、轻质油品储罐、挥发性液体储罐、带尾气回收系统的固定顶储罐，以及对安全和环保排放要求较高的储罐顶部通气系统。
如果储罐介质具有易燃、易挥发、有异味或需要集中回收处理等特点，带呼出接管的阻火呼吸阀通常比普通呼吸阀更合适。
六、安装与维护注意事项
安装HXF-IVZ阻火呼吸阀时，应尽量安装在储罐顶部通气口位置，保证阀门垂直安装，不得倾斜。连接法兰应与管口法兰对正，密封垫片安装平整，避免因安装偏斜造成阀盘动作不灵敏。
日常维护中，需要重点检查以下几点：
第一，检查压力阀盘和真空阀盘是否灵活，有无卡滞、变形或粘连现象。
第二，检查阀座密封面是否干净，是否有结晶、油泥、锈蚀或杂物堆积。
第三，检查导杆动作是否顺畅，避免因导向不良导致阀盘无法正常启闭。
第四，检查阻火元件是否堵塞。如果阻火层被灰尘、结晶物或油污堵住，会影响通气量，严重时可能造成储罐超压或负压。
第五，如果呼出接管连接尾气回收系统，还要检查后端管路是否畅通，避免因回收管路阻力过大影响呼吸阀正常工作。
七、选型时容易忽略的问题
很多人在采购阻火呼吸阀时，只提供口径和材质，这其实是不够的。正确选型至少要确认以下信息：储罐容积、储罐设计压力、介质名称、工作温度、进出料大流量、是否需要接入尾气回收系统、法兰标准、阀体材质以及设定正负压范围。
尤其是带呼出接管的型号，还要考虑后端管线是否存在背压。如果背压过高，可能会影响呼吸阀开启压力，导致储罐呼吸不畅。因此，工程选型时不能简单套用普通呼吸阀参数。
八、总结
HXF-4（HXF-IVZ）带呼出接管阻火呼吸阀不是普通的储罐排气装置，而是一种兼顾储罐压力平衡、安全阻火、介质减损和尾气回收的安全附件。它既能在储罐超压时自动呼出，又能在罐内负压时自动吸入空气，同时通过阻火结构降低外部火源进入储罐的风险。
对于易燃易挥发介质储罐来说，选择合适的阻火呼吸阀，不只是为了满足安装要求，更是为了保障储罐长期、安全、稳定运行。选型时应结合储罐工况、压力等级、介质特性和环保要求综合判断，不能只看价格和外形。
关键词：HXF-4阻火呼吸阀、HXF-IVZ带呼出接管呼吸阀、储罐阻火呼吸阀、带接管呼吸阀、储罐安全附件
