J145X/H108X隔膜式电动遥控阀工作原理与安装应用

一、J145X/H108X隔膜式电动遥控阀是什么？

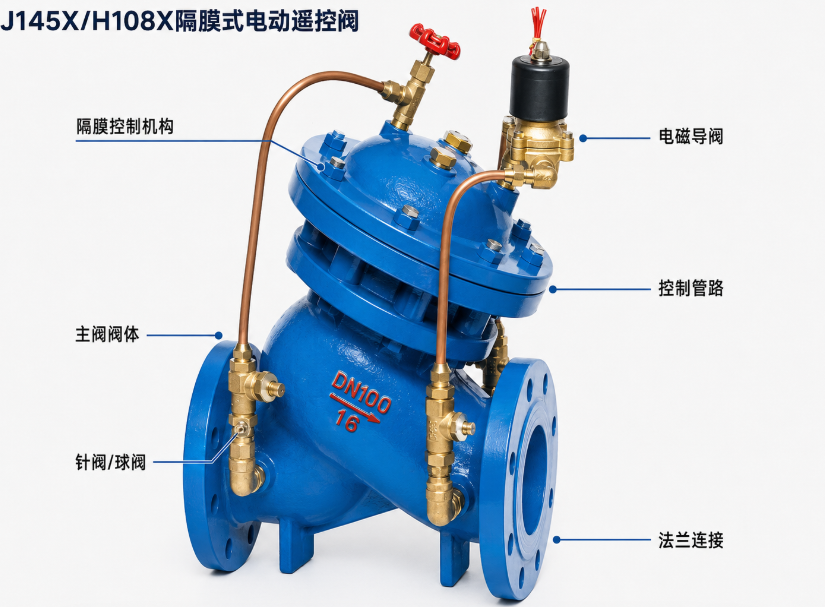

J145X/H108X隔膜式电动遥控阀是一种安装在给水管道上的水力控制阀，主要用于实现管路的远程开启、远程关闭和自动控制。它由主阀、电磁导阀、针阀、球阀、控制管路等部件组成，利用管道介质自身压力驱动主阀动作，再通过电磁导阀接收电信号，实现快速、稳定的启闭控制。从图片可以看出，该阀门主体为斜置隔膜结构，两端采用法兰连接，顶部布置电磁导阀和铜管控制系统。它常用于水池、水箱补水系统、工业给水系统、楼宇自动供水系统以及需要远程控制通断的管道场合。简单理解，J145X/H108X电动遥控阀就是一种“用小电磁阀控制大水力阀门”的自动控制阀。

二、工作原理

J145X/H108X隔膜式电动遥控阀的核心原理，是通过电磁导阀改变主阀控制腔压力，从而控制主阀开启或关闭。

当电磁导阀通电打开时，主阀控制腔内的压力水通过控制管路排出，控制腔压力下降。此时主阀进口压力推动阀瓣开启，管道介质开始流通。当电磁导阀断电关闭时，压力水重新进入主阀控制腔，控制腔压力升高，推动阀瓣关闭，管道介质被切断。因此，它不是依靠电机直接带动阀板运动，而是依靠水力压差完成主阀动作。电磁导阀只负责发出“开”或“关”的控制指令，整体能耗低，动作可靠，适合长期自动控制。

三、主要结构组成

1. 主阀

主阀是整个阀门的主体部分，负责控制主管道介质通断。图片中的主阀为斜置结构，流道较顺畅，有利于降低水头损失。

2. 隔膜控制机构

隔膜是阀门动作的关键部件。它通过控制腔压力变化带动阀瓣启闭，具有动作灵敏、密封可靠、维护方便等特点。

3. 电磁导阀

电磁导阀用于接收电信号，实现远程开启或关闭。可与液位控制器、压力开关、PLC控制柜、时间控制器等联动。

4. 针阀

针阀用于调节控制管路中的水流速度，从而影响主阀开启和关闭速度。现场调试时可以根据系统要求适当调整。

5. 球阀

球阀用于控制管路检修和调试，方便后期维护。

6. 过滤器

安装示意图中阀前配置过滤器，主要作用是拦截管道杂质，防止杂质进入导阀和控制管路，避免阀门动作失灵。

四、产品特点

第一，远程控制方便。
通过电磁导阀接收电信号，可实现远程开关，适合自动化供水系统。

第二，启闭平稳。
主阀依靠水力控制动作，相比普通电动阀直接硬开硬关，动作更柔和。

第三，节能省电。
电磁导阀只负责控制水路，主阀动作依靠介质压力完成，不需要大功率执行器。

第四，控制灵敏。
适合液位控制、压力控制、自动补水、远程切断等工况。

第五，维护方便。
外部控制管路清晰，导阀、针阀、球阀等附件便于检查和更换。

五、安装方式与注意事项

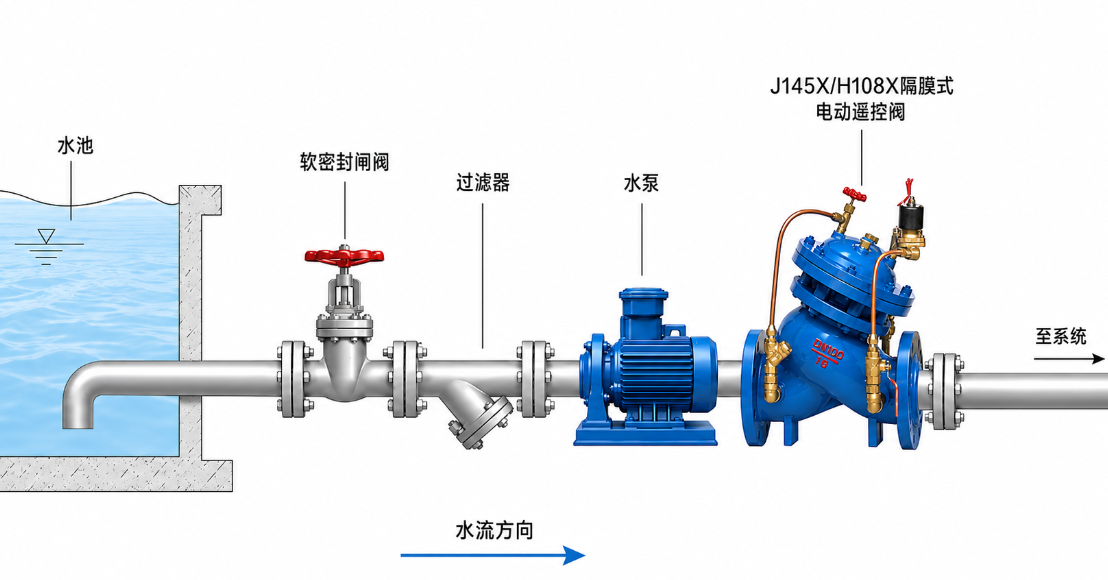

根据图中的安装示意，J145X/H108X隔膜式电动遥控阀通常安装在主管道上，前端依次配置软密封闸阀、过滤器、水泵等设备，阀门后端接入用水系统。安装时应注意：

阀门必须按照阀体箭头方向安装，介质流向不能装反。

阀前建议安装过滤器，防止杂质堵塞电磁导阀和控制管路。

阀门前后应设置检修闸阀，便于后期维护。

电磁导阀接线电压必须与现场控制电源一致，避免线圈烧毁。

控制管路不能随意拆改，否则会影响阀门正常启闭。

初次运行时应缓慢开启前后阀门，观察主阀动作是否平稳。

长期停用后再次启动，应先检查电磁导阀、过滤器和控制管路是否畅通。

六、适用场景

J145X/H108X隔膜式电动遥控阀广泛应用于：

高层建筑给水系统；
生活水箱自动补水系统；
工业给水管道；
市政供水工程；
水池、水塔、水箱进水控制；
消防及生产给水系统；
需要远程启闭的自动化管网。

尤其是在水箱补水、泵房自动控制、远程开关管路等场合，这类电动遥控阀比普通手动阀更加方便。

七、选型建议

选用J145X/H108X隔膜式电动遥控阀时，应重点确认以下参数：

管道口径；
工作压力；
压力等级；
控制电压；
介质类型；
介质温度；
安装方向；
是否需要与液位计、压力开关或PLC联动。

如果用于生活供水系统，应关注阀体材质、防腐性能和密封可靠性；如果用于工业管道，应结合介质特性和现场控制要求合理选型。

总结

J145X/H108X隔膜式电动遥控阀是一种集水力控制和电信号控制于一体的自动阀门，具有远程控制、启闭平稳、节能可靠、维护方便等优点。它通过电磁导阀控制主阀控制腔压力，实现管道介质的自动开启和关闭，特别适合水箱补水、泵房控制、楼宇给水和工业自动化供水系统。
