在高层建筑给水系统、消防给水系统、工业循环水系统以及各类泵房管路中，水泵启停时经常会遇到一个关键问题：水锤冲击、介质倒流以及停泵回流。如果控制不当，不仅容易损伤水泵和管道，还可能导致阀门、法兰、压力表等部件长期受冲击而缩短使用寿命。JD745X隔膜式多功能水泵控制阀，就是专门安装在水泵出口处的一种自动控制阀门。它将止回、缓开、速闭、缓闭、消除水锤等功能集于一体，能够在水泵启动与停机过程中自动完成启闭动作，是给水系统中非常常见的一种保护型阀门。本文将结合产品结构和安装示意，对这类阀门做一篇技术解析，方便工程选型。
一、JD745X隔膜式多功能水泵控制阀是什么？
JD745X隔膜式多功能水泵控制阀是一种安装在水泵出口管路上的液压自动控制阀。它利用管路自身压力和控制管路中的导阀系统，使主阀按照预设逻辑自动动作，无需额外电动执行机构即可实现自动开启、关闭和缓冲控制。
它的核心作用主要有三项：防止介质倒流、降低停泵时产生的水锤冲击、保护水泵和整个给水系统安全运行。
从图中也可以看出，这种阀门通常与弹性密封闸阀、过滤器、水泵、止回装置等一起组成完整的泵出口保护系统。
二、JD745X水泵控制阀的主要结构特点
JD745X属于隔膜式控制阀，与活塞式结构相比，隔膜式在中小口径工况下具有动作灵敏、密封性能稳定、维护相对方便等特点。
它一般由以下几个部分组成：主阀阀体、阀盖与隔膜组件、控制导管、针型阀 / 球阀、微型过滤器、导阀组件、止回功能机构。

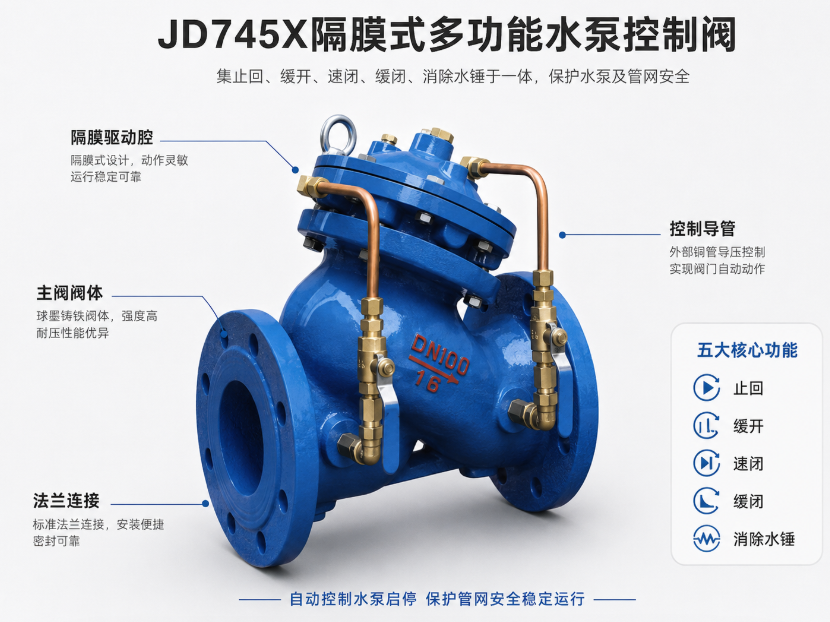

从产品外观来看，JD745X阀体两端采用法兰连接，便于安装在给水主管线上。阀门顶部为隔膜驱动腔，通过外接铜质控制管路实现压力信号传递，从而控制主阀启闭速度。

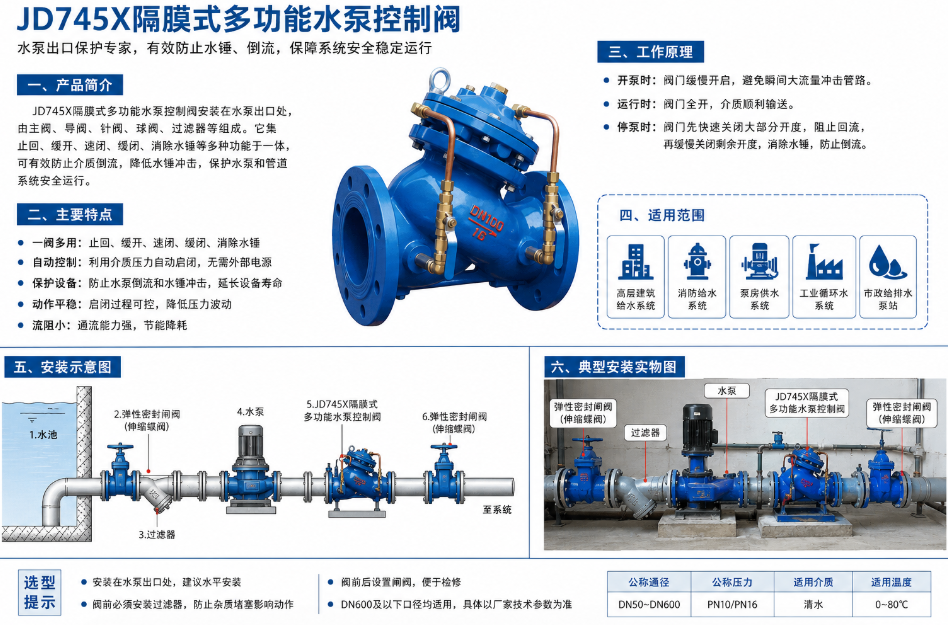

三、JD745X隔膜式多功能水泵控制阀的工作原理
很多用户在选型时关心的问题就是：这种阀门到底是怎么实现“缓开、速闭、缓闭”的？
可以简单理解为以下过程：
1、开泵时的动作过程
当水泵启动后，出口侧压力逐渐建立。控制系统会使主阀先缓慢开启，避免瞬间大流量冲击管路。
随着系统压力稳定，主阀逐渐开到正常工作位置，让介质顺利输送至系统末端。
2、停泵时的动作过程
当水泵停止运行时，如果没有保护措施，出口水柱会因惯性回流，对水泵和管道造成强烈冲击，也就是常说的水锤现象。
JD745X在此时会先快速关闭大部分开度，迅速阻止大流量回流；然后再缓慢关闭剩余部分开度，减小瞬时压力波动，从而达到消除或减轻水锤的目的。
3、防倒流保护
阀门本身还具备止回功能，当介质出现反向流动趋势时，阀门会配合控制系统自动关闭，防止回流损坏水泵。
因此，JD745X的技术关键就在于：把开阀过程做得平稳，把关阀过程分成“速闭 + 缓闭”两个阶段，从而兼顾止回和消除水锤两大目标。
四、JD745X多功能水泵控制阀有哪些优势？
与普通止回阀、普通闸阀相比，JD745X的优势非常明显。
1、一阀多用，减少系统部件
传统泵出口可能需要配置闸阀、止回阀、水锤消除装置等多个部件，而JD745X将多种功能整合在一起，有助于简化安装系统。
2、有效降低水锤冲击
这是它核心的应用价值。特别是在高层供水、消防供水、长距离输水等系统中，水锤问题往往更明显，JD745X能够显著提高系统安全性。
3、自动控制，无需频繁人工操作
阀门依靠介质自身压力和控制管路动作，自动完成启闭逻辑，日常运行中不需要频繁人工干预。
4、保护水泵和管道设备
水泵叶轮、泵轴、止回部件、管道法兰等长期受到回流冲击时，容易磨损或故障。安装JD745X后，可以有效延长系统设备使用寿命。
5、流阻较小，通流能力较强
在合理选型的前提下，JD745X开启后流道较通畅，适用于较大流量给水系统。
五、JD745X适用于哪些场合？
JD745X隔膜式多功能水泵控制阀常见于以下工况：高层建筑二次供水系统、消防给水系统、小区泵房给水系统、工业循环水系统、市政给排水泵站、空调冷却水输送系统、长距离输水管路泵出口。只要系统中存在水泵启停、水锤风险、回流风险，就可以考虑使用这种多功能水泵控制阀。
六、JD745X安装位置与安装要求

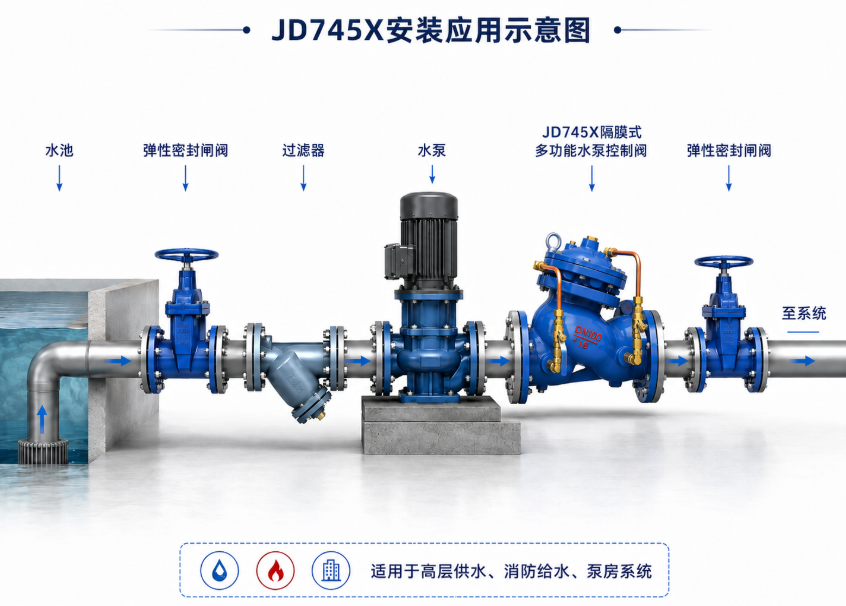

从图中的安装示意可知，JD745X一般安装在水泵出口侧，并与其他部件形成规范的安装顺序。
典型安装顺序通常为：
水池 / 水源 → 弹性密封闸阀 → 过滤器 → 水泵 → JD745X隔膜式多功能水泵控制阀 → 弹性密封闸阀 → 系统管网
安装时应注意以下几点：
1、严格按介质流向安装
阀体上通常有流向箭头，必须与实际管路流向一致，不能反装。
2、建议水平安装
一般建议安装在水平管道上，并保证主阀及导管组件有足够检修空间。
3、前端要配置过滤器
过滤器非常重要，它可以防止焊渣、铁锈、颗粒杂质进入控制系统，避免导阀和针阀堵塞，影响动作精度。
4、前后设置检修阀门
在JD745X前后通常要设置弹性密封闸阀，便于后期检修和隔离系统。
5、控制管路不能随意改动
外部铜管、针阀、球阀等属于控制系统的一部分，不能随意拆改，否则会影响阀门缓开、速闭、缓闭的动作效果。
七、选型时需要关注哪些参数？
如果要正确选择JD745X水泵控制阀，通常需要重点考虑以下参数：
公称通径 DN
公称压力 PN
系统设计流量
水泵扬程与出口压力
介质类型（一般为清水）
介质温度
安装空间
是否需要法兰标准匹配
另外，隔膜式结构一般更适用于DN600以下的口径范围。若口径较大，具体还要结合厂家结构形式和工况要求来选型。
八、日常维护与故障预防
JD745X虽然属于自动控制阀，但并不意味着可以完全不维护。
为了保证长期稳定运行，建议做好以下工作：
1、定期清洗过滤器
过滤器堵塞是导致控制阀动作异常的常见原因之一。
2、检查控制导管是否泄漏或堵塞
若导管松动、堵塞、漏压，都会影响阀门启闭速度。
3、检查隔膜是否老化
隔膜是核心执行元件，长期运行后如出现老化、破损，应及时更换。
4、观察启闭是否平稳
若发现开阀过慢、关阀过猛、异响明显或水锤加重，应及时排查控制系统是否异常。
5、停机检修时做好前后隔断
维护前应关闭前后闸阀并泄压，确保安全。
九、JD745X与普通止回阀有什么区别？
很多用户会问：既然主要作用是防止回流，那直接用止回阀不行吗？
答案是：普通止回阀只能解决“回流”问题，不能很好解决“水锤”问题。
普通止回阀的重点是单纯止回，而JD745X不仅能止回，还能通过控制过程实现：缓慢开启、快速初关、缓慢终关、减弱停泵水锤
所以在对系统安全性要求较高的泵出口工况中，JD745X的综合保护效果通常优于普通止回阀。
十、总结
JD745X隔膜式多功能水泵控制阀是一种安装在水泵出口的重要自动控制阀门，广泛应用于高层供水、消防供水和工业给水系统。它集止回、缓开、速闭、缓闭、消除水锤等多种功能于一体，能够有效降低停泵回流冲击，保护水泵和管网设备安全运行。
对于需要提升系统稳定性、减少水锤危害、优化泵房阀门配置的工程项目来说，JD745X隔膜式多功能水泵控制阀是一种非常实用的选择。选型时应结合通径、压力、流量和安装条件综合考虑，并在安装和维护过程中重视过滤器、控制导管和隔膜组件的检查，这样才能真正发挥其技术优势。
关键词：JD745X隔膜式多功能水泵控制阀、水泵控制阀、多功能水泵控制阀、隔膜式水泵控制阀、水锤消除阀、泵出口控制阀
