什么是ZJHP精小型气动单座调节阀?

   在现代工业过程控制中，流量、压力和温度的精确调节是生产安全与效率的基石。作为调节阀家族中的“常青树”，ZJHP精小型气动单座调节阀凭借其紧凑的结构、精准的控制能力和优异的密封性能，成为了自动化系统中的核心执行单元。本文将详细解析 ZJHP 调节阀的结构特点、工作原理及选型要点。

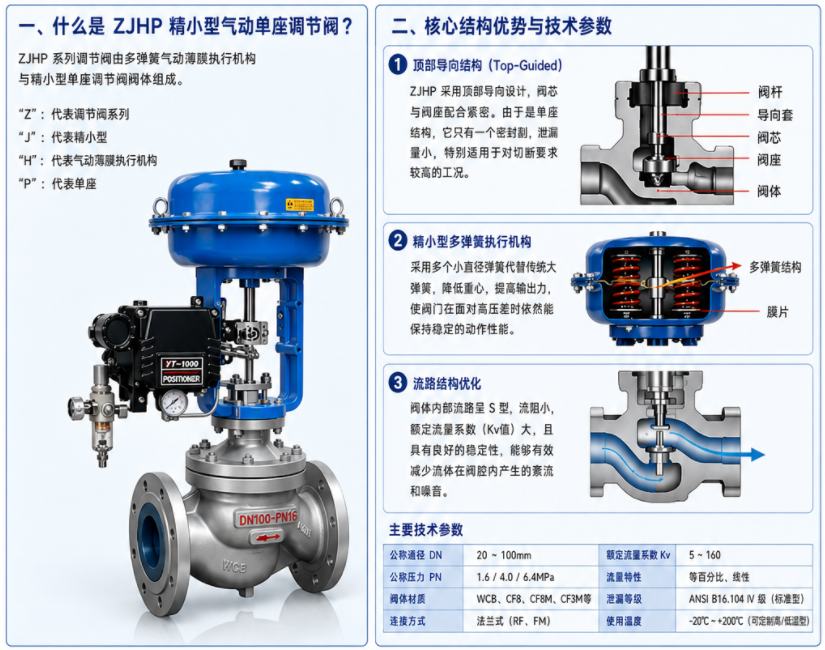

一、 什么是 ZJHP 精小型气动单座调节阀？

ZJHP 系列调节阀是由多弹簧气动薄膜执行机构与精小型单座调节阀阀体组成。

“Z”：代表调节阀系列；

“J”：代表精小型（通过改变执行机构结构，使其高度和重量显著降低）；

“H”：代表气动薄膜执行机构；

“P”：代表单座。

二、 核心结构优势与技术参数

1. 顶部导向结构（Top-Guided）

ZJHP 采用顶部导向设计，阀芯与阀座配合紧密。由于是单座结构，它只有一个密封副，这决定了它具有泄漏量小的天然优势，特别适用于对切断要求较高的工况。

2. 精小型多弹簧执行机构

通过采用多个小直径弹簧代替传统的大弹簧，不仅降低了执行机构的重心，还提高了执行机构的输出力，使阀门在面对高压差时依然能保持稳定的动作性能。

3. 流路结构优化

阀体内部流路呈 S 型，流阻小，额定流量系数（Kv值）大，且具有良好的稳定性，能够有效减少流体在阀腔内产生的紊流和噪音。

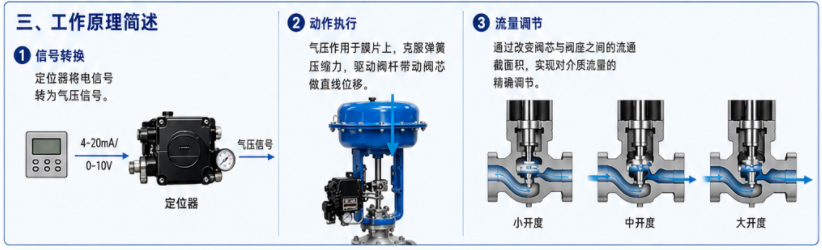

三、 工作原理简述

ZJHP 调节阀以压缩空气为动力源，接受 4-20mA 或 0-10V 的控制信号。

信号转换：定位器将电信号转为气压信号。

动作执行：气压作用于膜片上，克服弹簧压缩力，驱动阀杆带动阀芯做直线位移。

流量调节：通过改变阀芯与阀座之间的流通截面积，实现对介质流量的精确调节。

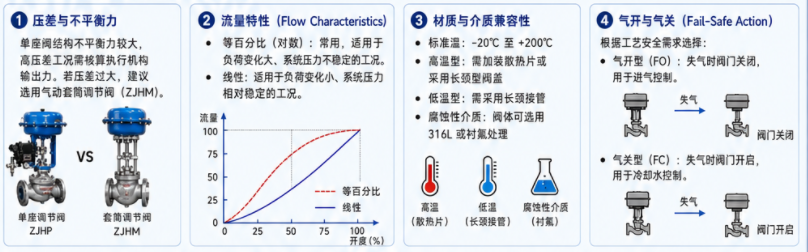

四、 选型时的四大核心注意事项

1. 压差与不平衡力

虽然 ZJHP 密封性好，但由于单座阀结构不平衡力较大，在高压差工况下需核算执行机构的输出力。若压差过大，可能需要考虑选用气动套筒调节阀（ZJHM）。

2. 流量特性（Flow Characteristics）

等百分比（对数）：常用，适用于负荷变化大、系统压力不稳定的工况。

线性：适用于负荷变化小、系统压力相对稳定的工况。

3. 材质与介质兼容性

标准温：-20℃ 至 +200℃；

高温型：需加装散热片或采用长颈型阀盖；

低温型：需采用长颈接管。

腐蚀性介质：阀体可选用 316L 或衬氟处理。

4. 气开与气关（Fail-Safe Action）

根据工艺安全需求选择：

气开型（FO）：失气时阀门关闭，用于进气控制。

气关型（FC）：失气时阀门开启，用于冷却水控制。

五、 结语

ZJHP 精小型气动单座调节阀以其“小身材、大能量”的特点，在石油、化工、电力、冶金等行业得到了广泛应用。选择合适的配置不仅能提高控制精度，更能延长设备的使用寿命，降低后期维护成本。
