活塞式蒸汽减压阀Y43H-16C

发布时间:2016/5/6

一、活塞式蒸汽减压阀简介
   铸钢蒸汽减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。 主产品主要用于蒸汽管路,起减压稳压作用。

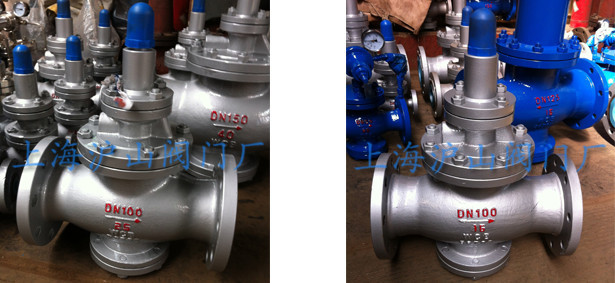

二、活塞式蒸汽减压阀Y43H产品实拍

Y43H铸钢先导活塞式蒸汽减压阀实拍

 三、活塞式蒸汽减压阀Y43H主要技术参数和性能指标

公称压力(Mpa)

1.6

2.5

4.0

6.4

10.0

16.0

壳体试验压力(Mpa)*

2.4

3.75

6.0

9.6

15.0

24

密封试验压力(Mpa)

1.6

2.5

4.0

6.4

10.0

16.0

最高进口压力(Mpa)

1.6

2.5

4.0

6.4

10.0

16.0

出口压力范围(Mpa)

0.1-1.0

0.1-1.6

0.1-2.5

0.5-3.5

0.5-3.5

0.5-4.5

压力特性偏差(Mpa)P2P

GB12246-1989

流量特性偏差(Mpa)P2G

GB12246-1989

最小压差(Mpa)

0.15

0.15

0.2

0.4

0.8

1.0

渗漏量

GB12245-1989

*:壳体试验不包括膜片、顶盖
四、活塞式蒸汽减压阀Y43H主要零件材料

零件名称

零件材料

阀体 阀盖 底盖

WCB

阀座 阀盘

2Cr13

缸套

2Cr13/25(镀硬铬)

活塞

2Cr13/铜合金

活塞环

合金铸铁

导阀座 导阀杆

2Cr13

膜片

1Cr18Ni9Ti

主阀弹簧

50CrVA

导阀主弹簧

50CrVA

调节弹簧

60Si2Mn

五、活塞式蒸汽减压阀Y43H系数(Cv)

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

500

Cv

2.5

6.5

16

25

36

64

100

140

250

400

570

780

1020

1500
