根据对双联弹簧式安全阀开启动作特性的分析，可以得出：在外加力FW的作用下，一个安全阀从关闭到开启，再由开启到关闭的全过程中，外附加力FW的变化规律,当附加力从零逐步增加，与内压力PL×S之和正好为弹簧预紧力时，阀门微启，增大了介质作用面积S，使得用来克服弹簧预紧力的内压作用力急剧增大，其结果在瞬间减小了外附加力。从而出现第一个特征峰A。当外附加力逐渐减小而达到关闭点时，由于介质作用面积忽然减小，为保持力的平衡关系，此时，外附加力会出现瞬间回升现象，即第二个特征峰点B。上述两个特征峰点A和B是在线条件下检测安全阀开启压力、回座压力的技术依据。

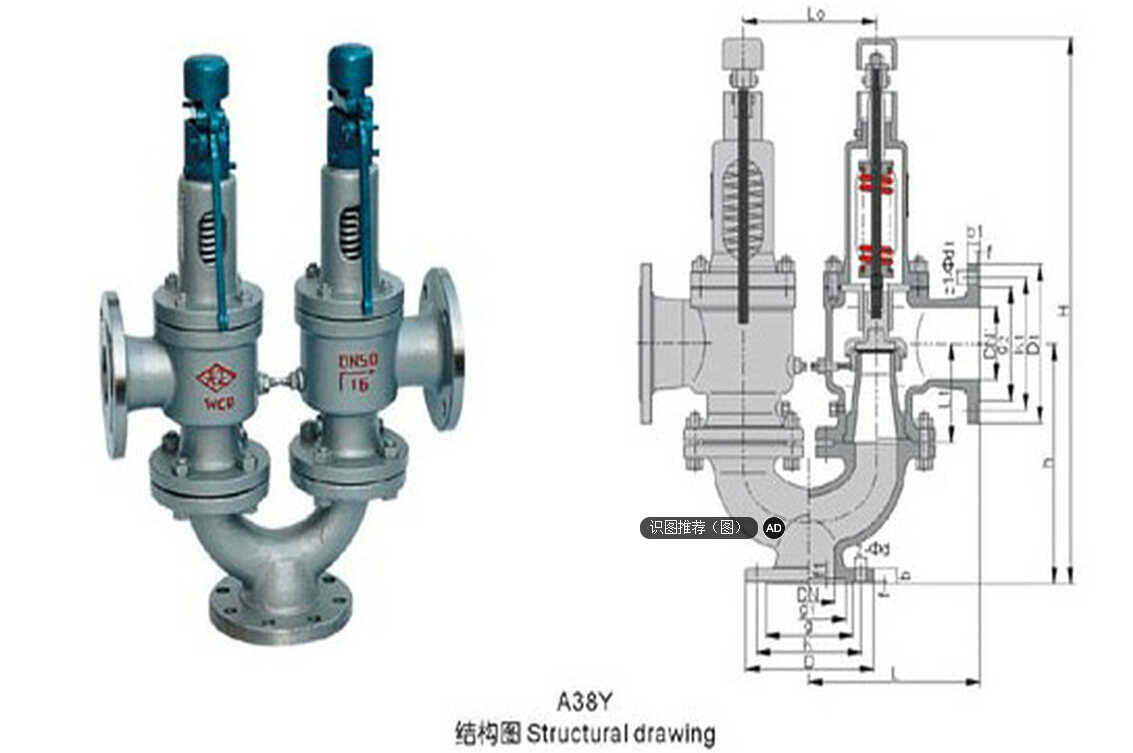

双联弹簧式安全阀分为微启式和全启式，双联弹簧式安全阀结构也应该从这俩方面来阐述，下面为大家带来双联弹簧式安全阀结构图，以图像的方式来解读双联弹簧式安全阀结构。

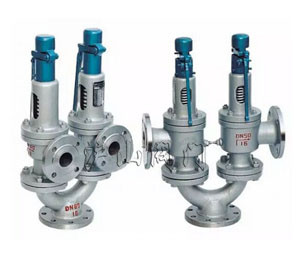

带手柄弹簧安全阀适用于温度小于等于200的空气、蒸汽、水和氮氢混合气等介质的设备或管路上，作为超压保护装置。
|
