液控单向阀工作原理

一、液控单向阀概述

       单向阀又称止回阀或逆止阀。用于液压系统中防止油流反向流动。单向阀有直通式和直角式两种。直通式单向阀用螺纹连接安装在管路上。直角式单向阀有螺纹连接、板式连接和法兰连接三种形式。液控单向阀也称闭锁阀或保压阀，它与单向阀相同，用以防止油液反向流动。但在液压回路中需要油流反向流动时又可利用控制油压，打开单向阀，使油流在两个方向都可流动。液控单向阀采用锥形阀芯，因此密封性能好。在要求封闭油路时，可用此阀作为油路的单向锁紧而起保压作用。液控单向阀控制油的泄漏方式有内泄式和外泄式二种。在油流反向出口无背压的油路中可用内泄式；否则需用外泄式，以降低控制油压力。

二、液控单向阀工作原理

      单向阀是流体只能沿进水口流动，出水口介质却无法回流的装置。所以液压单向阀也可以称为止回阀。

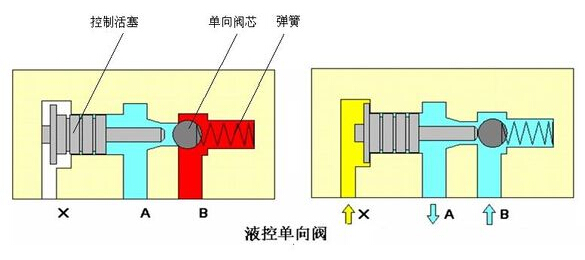

如图是一个可控的单向阀，图左，当A压力大于B时，压力推动单向阀芯克服弹簧作用力，介质可以由A流向B。而当B压力大于A时，在介质压力和弹簧共同作用下，单向阀芯只会紧闭，介质无法由B流向A。当X有压力时，控制活塞向右移动，推开单向阀芯，使A、B可以互通。单纯的单向阀没有X通路和控制活塞。
