一、先导阀概述
先导阀是为操纵其他阀或元件中的控制机构，而使用的辅助阀。
二、先导阀的共同特点
1、与固定液阻组成先导控制液桥，根据输入信号对主阀或次级阀或变量杠进行控制；
2、首级先导阀的流量一般都只在1升/分左右，最大3升/分。二级先导阀流量就要根据实际需要决定。
3、输入信号都比较小；
4、可以接受多种输入方式，如手动、电动、液动、气动、机械凸轮、电比例等；
5、在变量泵控制等情况，多种先导阀形成模块化结构，多种功能取舍方便；
6、先导阀本身往往就是一种小规格控制阀，多为压力控制阀。
三、 先导阀工作原理

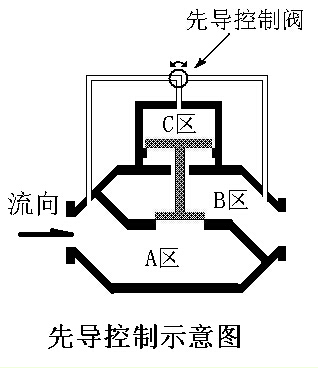

附图是一种压力先导的示意：
关闭阀门时，先将A区的压力引导到C区，由于中间阀芯上部面积大于下部，阀芯下移，关闭阀门。
打开阀门时，将C区的压力释放到B区，阀芯在介质压力下 打开。
可以看出只要控制一个较小的三通阀门就可以控制整个大口径阀。
实际上这种方法的实现方式以及具体结构多种多样，小三通阀可以电磁阀控制。这个小三通阀也可以两个阀取代。小三通阀或者取代它的两个阀也可以用更小规模的先导方式控制。
|
