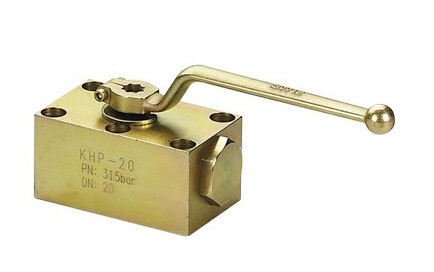

沪山高压板式球阀介绍
发布时间：2015/4/21　
一、高压板式球阀概述
KHP、KHP3K板式二通球阀、板式三通球阀阀体、螺塞为碳钢材质，球芯密封为氟橡胶，手柄形式为钢质曲柄。公称压力为31.5MPa，三通为L型90°换向形式。
二、工作原理：
KHP、KHP3K板式高压球阀用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。球阀主要供开启和关闭管道和设备介质之用。
三、产品特点：
1、KHP(PKH)板式高压球阀是本公司注重引进国外先进的阀门设计和制造技术，不断通过大规模技术改造提升本阀的技术水平和产品质量。
2、本阀结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲刷。
3、主要用于开关、切断或接通管路中的介质，亦可用于流体的调节与控制。
4、本阀耐压高，应用广，可用于控制水电站油、气、水管路系统的通断。

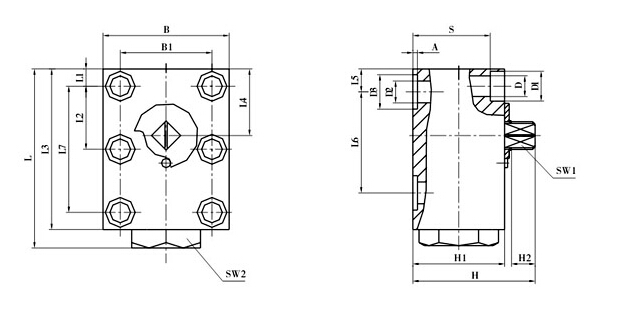

四、KHP高压板式球阀外形结构尺寸图
简略型号
DN
LW
L
L1
L2
L3
L4
L5
L6
L7
B
B1
KHP-06
06
06
64
8.5
17.5
59
25
8.5
35
35
40
27
KHP-10
10
9.5
77
7.5
27.5
70
29
10
44
55
55
40
KHP-16
16
16
110
8.5
41.5
100
43
17
58
83
60
45
KHP-20
20
20
126
10
48.5
117
54
20
69
97
70
51
KHP-25
25
23.5
145
10
57.5
135
64.5
24
81
115
80
60
KHP-32
32
30
177
12
68
165
75.5
29
96
136
100
78
KHP-40
40
38
200
30
56
185
80
30
112
112
130
95
KHP-50
50
48
245
38
68
220
106
38
136
136
149
112
